БП :: Блоки питания для тяжелых условий эксплуатации

Артикул: 10577
Сохраняют стабильное выходное напряжение .  Температура эксплуатацииот -40 до +70 °С
Используйте для питания устройств стабилизированным напряжением постоянного тока - релейной автоматики, датчиков, контроллеров и т. п.

Выходная мощность, вт
  • 30
  • 60
  • 120
  • -
2 832 руб. за 1 шт
В заказ:
- +

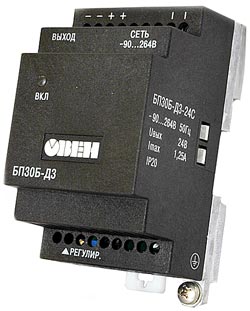

Промышленные импульсные блоки питания для тяжёлых условий эксплуатации БП30Б-Д3-24С, БП60Б-Д4-24С, БП120Б-Д9-24C, исползуются для питания стабилизированным напряжением постоянного тока релейной автоматики, датчиков, контроллеров и т. п.

Максимальная выходная мощность: 30, 60 и 120 Вт.

Корпус: пластиковый, крепление на DIN-рейку.

Преимущества:

  • Сохраняют стабильное выходное напряжение и 100 % выходной мощности в диапазоне температур: от -40 до +70 °С.
  • Выдерживают перегрузку по току до 140 %.
  • Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
  • Обеспечивают высокий КПД (более 85 %).
  • Защищают от КЗ в цепях 24 В постоянного тока.
  • Не требует дополнительного охлаждения.
Особенности:
  • Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
  • Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
  • Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
  • Защита от перенапряжения и импульсных помех на входе.
  • Защита от перегрузки, короткого замыкания и перегрева.
  • Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
  • Индикация о наличии напряжения на выходе.


Характеристики
     Параметр       Значение
  Входное напряжение:
   – переменного тока
   – постоянного тока

    90...264 В
    110...370 В
  Частота входного переменного напряжения      47...63 Гц
  Выходное напряжение постоянного тока:
    24 В
  Количество выходных каналов:
   1
  Коррекция выходного напряжения     22...26 В
  Нестабильность выходного напряжения при изменении напряжения питания       ±0,2 %
  Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax     ±0,25 %
  Электрическая прочность изоляции:
   - вход – выход (действующее значение)
   - вход – корпус (действующее значение)

    3 кВ
    1,5 кВ
  Коэффициент полезного действия     Не менее 85 %
  Степень защиты корпуса (со стороны передней панели)     IP20
 Температура окружающего воздуха     –40...+70 °С

Защита блоков питания БП30Б-Д3-24С, БП60Б-Д3-24С, БП120Б-Д3-24С:
   При превышении потребляемого тока, коротком замыкании блоки питания и при перегреве блоки питания уходят в режим «отсечки» до восстановления.

Схемы подключения и габаритные размеры:
Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 Uвых применяемого блока.

     Блок  питания
                         Схема
 Габаритные размеры (Ш×В×Г), мм
  БП30Б-Д3-24С     54×90×58
  БП60Б-Д4-24С     72×90×58
  БП120Б-Д9-24С     157×90×59,6
