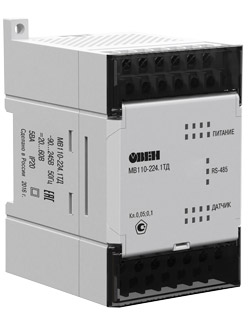

МВ110-224.1ТД Модуль ввода сигналов тензодатчиков

Артикул: 10589
Для измерения сигналов мостовых тензометрических датчиков, преобразования данных и их передачи в сеть RS-485.
1 вход.
5 820 руб. за 1 шт
В заказ:
- +
Нашли дешевле?
Модули МВ110-224.1ТД предназначены для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485.
1 вход.

Особенности:
  • Автоматическое определение протокола
  • Съемные клеммники с невыпадающими винтами
  • Универсальное питание (=24 В или ~230 В)
  • Обновление встроенного программного обеспечения по RS-485
  • Поддержка облачного сервиса
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

 Характеристики

Модификация МВ110-224.1ТД МВ110-224.4ТД
Входы
Количество входов 1 AI 4 AI
Типы поддерживаемых сигналов тензометрический датчик мостового типа
Характеристики аналоговых входов (AI)
Предел основной приведенной погрешности ±0,05 %
Разрядность АЦП 24 бита
Схема подключения мостового тензодатчика четырех- или шестипроводная
Сопротивление тензодатчика 87…1000 Ом
Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал не менее 87 Ом (4 датчика сопротивлением 350 Ом)
Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока 2,5 В ±5 %
Время обновления данных измерений в канале
в режиме с возбуждением датчика постоянным напряжением включен 1 измерительный канал от 2,1 мс от 90 мс
включены 2 измерительных канала от 55 мс
включены 3 измерительных канала от 80 мс
включены 4 измерительных канала от 110 мс
в режиме с возбуждением датчика знакопеременным напряжением включен 1 измерительный канал от 110 мс от 330 мс
включены 2 измерительных канала от 152 мс
включены 3 измерительных канала от 230 мс
включены 4 измерительных канала от 310 мс
Время установления рабочего режима (предварительный прогрев) не более 20 мин
Коммуникации
Интерфейс RS-485
Поддерживаемые протоколы Modbus RTU, Modbus ASCII, ОВЕН, DCON
Скорость обмена по RS-485 2400…115200 бит/с
Питание
Тип питания универсальное ~230 В/=24 В
Напряжение питания переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
или
постоянное: =18…30 В (номинальное =24 В)
Потребляемая мощность не более 5 ВА
Конструктивное исполнение
Габаритные размеры (63×110×75) ±1 мм (140×114×75) ±1 мм
Степень защиты IP20
Монтаж на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха -10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Комплектность
Модуль 1 шт.
Паспорт / Гарантийный талон 1 экз.
Руководство по эксплуатации 1 экз.
Компакт-диск с программным обеспечением 1 шт.
