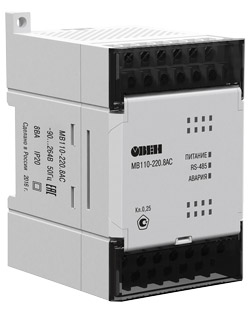

МВ110-8АС Модуль скоростного ввода аналоговых сигналов
8 универсальных скоростных канала аналогового ввода.
Для измерения аналоговых сигналов, их преобразования и передачи по сети RS-485.
Для измерения аналоговых сигналов, их преобразования и передачи по сети RS-485.
Напряжение, В
МВ110-8АС - 8 универсальных скоростных канала аналогового ввода.
Предназначен для измерения аналоговых сигналов, их преобразования в значение физической величины и передачи значений по сети RS-485.
Предназначен для измерения аналоговых сигналов, их преобразования в значение физической величины и передачи значений по сети RS-485.
- Индивидуальная конфигурация для каждого входа
- Диагностика состояния подключенных аналоговых датчиков
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса
Характеристики
|
Параметр |
МВ110-24/220.8АС |
|||
| Входы | ||||
| Количество входов | 8 AI | |||
| Типы поддерживаемых сигналов | унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…10 В | |||
| Характеристики аналоговых входов (AI) | ||||
| Предел основной приведенной погрешности | ±0,25% | |||
| Разрядность АЦП | 10 бит | |||
| Время опроса одного входа | не более 5 мс ±2 % | |||
| Входное сопротивление для унифицированных сигналов | тока 0(4)…20 мА | 130…250 Ом | ||
| тока 0…5 мА | 130…500 Ом | |||
| напряжения 0…10 В | не менее 200 кОм | |||
| Внешний резистор для измерения тока | не требуется | |||
| Коммуникации | ||||
| Интерфейс | RS-485 | |||
| Поддерживаемые протоколы | Modbus RTU, Modbus ASCII, ОВЕН, DCON | |||
| Скорость обмена по RS-485 | 2400…115200 бит/с | |||
| Питание | ||||
| Тип питания | зависит от модификации | |||
| Напряжение питания |
МВ110-220.8АС: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.8АС: =18…30 В (номинальное =24 В) |
|||
| Потребляемая мощность | не более 8 ВА | |||
| Напряжение встроенного источника питания | =24 ±3 В (только для модификации МВ110-220.8АС) | |||
| Ток встроенного источника питания | не более 180 мА | |||
| Конструктивное исполнение | ||||
| Габаритные размеры | (63×110×75) ±1 мм | |||
| Степень защиты | IP20 | |||
| Монтаж | на DIN-рейку / на стену | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -10…+55 °С | |||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||
| Комплектность | ||||
| Модуль | 1 шт. | |||
| Паспорт / Гарантийный талон | 1 экз. | |||
| Руководство по эксплуатации | 1 экз. | |||
| Компакт-диск с программным обеспечением | 1 шт. | |||
