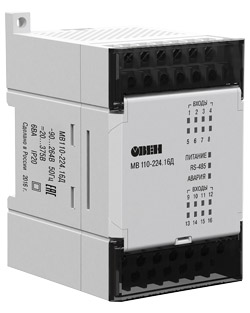

МВ110-224.16Д Модуль ввода дискретных сигналов

Артикул: 10593
Для сбора дискретных сигналов типа «сухой контакт» и передачи их в сеть RS-485

10 440 руб. за 1 шт
В заказ:
- +
Нашли дешевле?
Модуль ввода МВ110-224.16Д используется для сбора дискретных сигналов типа «сухой контакт» и передачи их в сеть RS-485

Особенности:

  • Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
  • Съемные клеммники с невыпадающими винтами
  • Универсальное питание (=24 В или ~230 В)
  • Поддержка облачного сервиса при использовании сетевого шлюза
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Характеристиики:
Модификация МВ110-224.16Д МВ110-224.16ДН МВ110-24/220.32ДН МВ110-224.8ДФ
Входы
Количество входов 16 DI 16 DI 32 DI 8 DI
Типы поддерживаемых сигналов «сухой контакт» (не требует внешнего питания)
датчик n-p-n типа
контактный датчик
 (требует внешнего питания =24 В)
датчик n-p-n  и p-n-p типа
сигнал ~230 В или =230 В
Характеристики дискретных входов (DI)
Гальваническая развязка входов групповая (по 4 входа) поканальная
Электрическая прочность изоляции 1500 В
Макс. частота входного сигнала 1 кГц
Мин. длительность входного сигнала 0,5 мс (скважность 2 для частоты 1 кГц)
Напряжение питания входов (внешний источник) 24 ±3 В для транзисторных ключей
Для «сухих контактов» питание не требуется!
24 ±3 В
Макс. входной ток не более 7 мА не более 8,5 мА (при напряжении входа =27 В)
Суммарное сопротивление внешнего контакта и линии подключения не более 100 Ом
Ток «логической единицы» не менее 4 мА не менее 4,5 мА не менее 0,3 мА
Ток «логического нуля» не более 0,7 мА не более 1,5 мА не более 0,1 мА
Напряжение «логической единицы» не менее ~110 В  или =110 В (постоянное)
Напряжение «логического нуля» не более ~20 В  или =15 (постоянное)
Коммуникации
Интерфейс RS-485
Поддерживаемые протоколы Modbus RTU, Modbus ASCII, ОВЕН, DCON
Скорость обмена по RS-485 2400…115200 бит/с
Питание
Тип питания универсальное ~230 В/=24 В универсальное ~230 В/=24 В зависит от модификации универсальное ~230 В/=24 В
Напряжение питания переменное: ~90…264 В (номинальное ~230 В)
или
постоянное: =18…30 В (номинальное =24 В)
МВ110-220.32ДН: ~90…264 В (номинальное ~230 В)
МВ110-24.32ДН: =18…30 В (номинальное =24 В)
переменное: ~90…264 В (номинальное ~230 В)
или
постоянное: =18…30 В (номинальное =24 В)
Потребляемая мощность не более 6 ВА не более 40 ВА не более 6 ВА
Конструктивное исполнение
Габаритные размеры (63×110×75) ±1 мм (140×114×75) ±1 мм (63×110×75) ±1 мм
Степень защиты IP20
Монтаж на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха -10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Комплектность
Модуль 1 шт.
Паспорт / Гарантийный талон 1 экз.
Руководство по эксплуатации 1 экз.
Компакт-диск с программным обеспечением 1 шт.
