Артикул: 10592
Для сбора дискретных сигналов типа:
- контактный датчик (требует внешнего питания =24 В)
- датчик n-p-n и p-n-p типа
Бренд
Описание

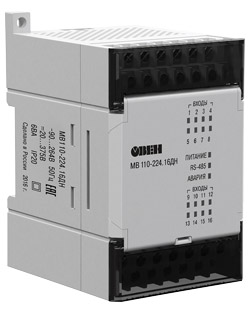

Модуль ввода МВ110-224.16ДН
используется для сбора дискретных сигналов типа:- контактный датчик (требует внешнего питания =24 В)
- датчик n-p-n и p-n-p типа
Особенности:
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Поддержка облачного сервиса при использовании сетевого шлюза
| Модификация | МВ110-224.16Д | МВ110-224.16ДН | МВ110-24/220.32ДН | МВ110-224.8ДФ |
| Входы | ||||
| Количество входов | 16 DI | 16 DI | 32 DI | 8 DI |
| Типы поддерживаемых сигналов |
- «сухой контакт» (не требует внешнего питания) - датчик n-p-n типа |
- контактный датчик (требует внешнего питания =24 В) - датчик n-p-n и p-n-p типа |
сигнал ~230 В или =230 В | |
| Характеристики дискретных входов (DI) | ||||
| Гальваническая развязка входов | – | групповая (по 4 входа) | поканальная | |
| Электрическая прочность изоляции | – | 1500 В | ||
| Макс. частота входного сигнала | 1 кГц | – | ||
| Мин. длительность входного сигнала | 0,5 мс (скважность 2 для частоты 1 кГц) | – | ||
| Напряжение питания входов (внешний источник) |
24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! |
24 ±3 В | – | |
| Макс. входной ток | не более 7 мА | не более 8,5 мА (при напряжении входа =27 В) | – | |
| Суммарное сопротивление внешнего контакта и линии подключения | не более 100 Ом | – | ||
| Ток «логической единицы» | не менее 4 мА | не менее 4,5 мА | не менее 0,3 мА | |
| Ток «логического нуля» | не более 0,7 мА | не более 1,5 мА | не более 0,1 мА | |
| Напряжение «логической единицы» | – | – | не менее ~110 В или =110 В (постоянное) | |
| Напряжение «логического нуля» | – | – | не более ~20 В или =15 (постоянное) | |
| Коммуникации | ||||
| Интерфейс | RS-485 | |||
| Поддерживаемые протоколы | Modbus RTU, Modbus ASCII, ОВЕН, DCON | |||
| Скорость обмена по RS-485 | 2400…115200 бит/с | |||
| Питание | ||||
| Тип питания | универсальное ~230 В/=24 В | универсальное ~230 В/=24 В | зависит от модификации | универсальное ~230 В/=24 В |
| Напряжение питания |
переменное: ~90…264 В (номинальное ~230 В) или постоянное: =18…30 В (номинальное =24 В) |
МВ110-220.32ДН: ~90…264 В (номинальное ~230 В) МВ110-24.32ДН: =18…30 В (номинальное =24 В) |
переменное: ~90…264 В (номинальное ~230 В) или постоянное: =18…30 В (номинальное =24 В) |
|
| Потребляемая мощность | не более 6 ВА | не более 40 ВА | не более 6 ВА | |
| Конструктивное исполнение | ||||
| Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | (63×110×75) ±1 мм | |
| Степень защиты | IP20 | |||
| Монтаж | на DIN-рейку / на стену | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -10…+55 °С | |||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||
| Комплектность | ||||
| Модуль | 1 шт. | |||
| Паспорт / Гарантийный талон | 1 экз. | |||
| Руководство по эксплуатации | 1 экз. | |||
| Компакт-диск с программным обеспечением | 1 шт. | |||
