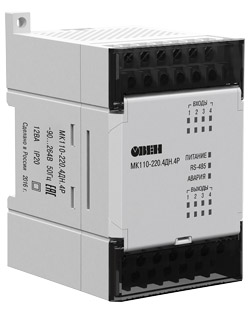

Модификация | МК110-220.4ДН.4Р | МК110-224.8ДН.4Р | МК110-224.8Д.4Р | МК110-220.4К.4Р | ||||
Входы/выходы | ||||||||
Количество входов/выходов | 4 DI / 4 DO | 8 DI / 4 DO | 4 DI / 4 DO | |||||
Тип | входов |
контактный датчик (требует внешнего питания =24 В) датчик n-p-n и p-n-p типа |
«сухой контакт» (не требует внешнего питания) датчик n-p-n типа |
кондуктометрические датчики | ||||
выходов | реле электромагнитное | |||||||
Характеристики дискретных входов (DI) | ||||||||
Гальваническая развязка входов | поканальная | групповая (по 4 входа) | поканальная | |||||
Электрическая прочность изоляции | 1500 В | |||||||
Макс. частота входного сигнала | 1 кГц | – | ||||||
Мин. длительность входного сигнала | 0,5 мс (скважность 2 для частоты 1 кГц) | – | ||||||
Напряжение питания входов | 24 ±3 В |
24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! |
от внутреннего источника не более 17 В переменного тока частотой от 1,5 до 2,5 Гц | |||||
Макс. входной ток | не более 8,5 мА (при напряжении входа =27 В) | не более 7 мА | не более 1 мА | |||||
Суммарное сопротивление внешнего контакта и линии подключения | – | не более 100 Ом | – | |||||
Ток «логической единицы» | не менее 4,5 мА | – | ||||||
Ток «логического нуля» | не более 1,5 мА | – | ||||||
Характеристики дискретных выходов (DO) | ||||||||
Максимальная нагрузочная способность дискретных выходов |
4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 4 А (при постоянном напряжении не более =24 В) |
5 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 3 А (при постоянном напряжении не более =24 В) |
||||||
Коммуникации | ||||||||
Интерфейс | RS-485 | |||||||
Поддерживаемые протоколы | Modbus RTU, Modbus ASCII, ОВЕН, DCON | |||||||
Скорость обмена по RS-485 | 2400…115200 бит/с | |||||||
Питание | ||||||||
Тип питания | ~230 В | универсальное ~230 В/=24 В | ~230 В | |||||
Напряжение питания | переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц | |||||
Потребляемая мощность | не более 12 ВА | не более 6 ВА | ||||||
Напряжение встроенного источника питания | =24 ±3 В | – | ||||||
Ток встроенного источника питания | не более 180 мА | – | ||||||
Конструктивное исполнение | ||||||||
Габаритные размеры | (63×110×75) ±1 мм | |||||||
Степень защиты | IP20 | |||||||
Монтаж | на DIN-рейку / на стену | |||||||
Условия эксплуатации | ||||||||
Температура окружающего воздуха | -10…+55 °С | |||||||
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||||||
Комплектность | ||||||||
Модуль | 1 шт. | |||||||
Паспорт / Гарантийный талон | 1 экз. | |||||||
Руководство по эксплуатации | 1 экз. | |||||||
Компакт-диск с программным обеспечением | 1 шт. |
