МК110-224.8ДН.4Р Модуль ввода-вывода дискретных сигналов

Артикул: 10596
Модуль ввода/вывода дискретных сигналов.
8 входов 4 выхода
12 780 руб. за 1 шт
В заказ:
- +
Нашли дешевле?

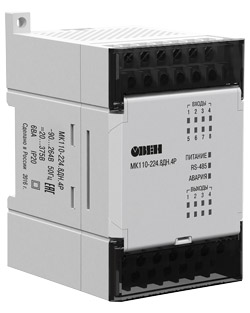

Модуль ввода/вывода дискретных сигналов МК110-224.8ДН.4Р

Особенности:
  • Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
  • Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
  • Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
  • Дополнительная логика работы дискретных входов и выходов (прямая / «НЕ» / «И» / «ИЛИ» / один импульс / ШИМ / триггер)
  • Автоматическое определение протокола
  • Съемные клеммники с невыпадающими винтами
  • Обновление встроенного программного обеспечения по RS-485
  • Поддержка облачного сервиса
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Характеристики:
Модификация МК110-220.4ДН.4Р МК110-224.8ДН.4Р МК110-224.8Д.4Р МК110-220.4К.4Р
Входы/выходы
Количество входов/выходов 4 DI / 4 DO 8 DI / 4 DO 4 DI / 4 DO
Тип входов контактный датчик (требует внешнего питания =24 В)
датчик n-p-n  и p-n-p типа
«сухой контакт» (не требует внешнего питания)
датчик n-p-n типа
 кондуктометрические датчики
выходов реле электромагнитное
Характеристики дискретных входов (DI)
Гальваническая развязка входов поканальная групповая (по 4 входа) поканальная
Электрическая прочность изоляции 1500 В
Макс. частота входного сигнала 1 кГц
Мин. длительность входного сигнала 0,5 мс (скважность 2 для частоты 1 кГц)
Напряжение питания входов 24 ±3 В 24 ±3 В для транзисторных ключей
Для «сухих контактов» питание не требуется!
от внутреннего источника не более 17 В переменного тока частотой от 1,5 до 2,5 Гц
Макс. входной ток не более 8,5 мА (при напряжении входа =27 В) не более 7 мА не более 1 мА
Суммарное сопротивление внешнего контакта и линии подключения не более 100 Ом
Ток «логической единицы» не менее 4,5 мА
Ток «логического нуля» не более 1,5 мА
Характеристики дискретных выходов (DO)
Максимальная нагрузочная способность дискретных выходов 4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)
4 А (при постоянном напряжении не более =24 В)
5 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)
3 А (при постоянном напряжении не более =24 В)
Коммуникации
Интерфейс RS-485
Поддерживаемые протоколы Modbus RTU, Modbus ASCII, ОВЕН, DCON
Скорость обмена по RS-485 2400…115200 бит/с
Питание
Тип питания ~230 В универсальное ~230 В/=24 В ~230 В
Напряжение питания переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
или
постоянное: =18…30 В (номинальное =24 В)
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
Потребляемая мощность не более 12 ВА не более 6 ВА
Напряжение встроенного источника питания =24 ±3 В
Ток встроенного источника питания не более 180 мА
Конструктивное исполнение
Габаритные размеры (63×110×75) ±1 мм
Степень защиты IP20
Монтаж на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха -10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Комплектность
Модуль 1 шт.
Паспорт / Гарантийный талон 1 экз.
Руководство по эксплуатации 1 экз.
Компакт-диск с программным обеспечением 1 шт.
