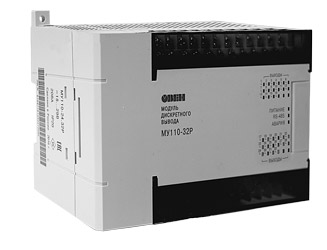

МУ110-32Р Модуль дискретного вывода

Артикул: 10704

(0)

Для управления из сети RS-485 встроенными в модуль электромагнитными реле.
Используются для подключения устройств с дискретным управлением.

Напряжение, В

26 940 руб. за 1 шт

В заказ:

Отложить

Модули МУ110-24/220.32Р предназначены для управления по сигналам из сети RS-485 встроенными дискретными выходными элементами (контакты электромагнитного реле), используемыми для подключения исполнительных механизмов с дискретным управлением.

Особенности:

Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
Съемные клеммники с невыпадающими винтами
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса при использовании сетевого шлюза

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Характеристики:

Модификация	МУ110-224.8К	МУ110-224.16К		МУ110-224.8Р		МУ110-224.16Р		МУ110-24/220.32Р
Выходы
Количество выходов	8 DO	16 DO		8 DO		16 DO		32 DO
Тип выходов	транзисторная оптопара n-p-n типа			электромагнитное реле
Характеристики дискретных выходов (DO)
Максимальная нагрузочная способность дискретных выходов	400 мА (при постоянном напряжении не более =60 В)			- 4 А (при переменном напряжении не более ~250 В - 4 А (при постоянном напряжении не более =24 В)		- 3 А (не более ~250 В 50 Гц и cos φ>0,4) - 3 А (не более =30 В)
Коммуникации
Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTU, Modbus ASCII, ОВЕН, DCON
Скорость обмена по RS-485	2400…115200 бит/с
Питание
Тип питания	универсальное ~230 В/=24 В							зависит от модификации
Напряжение питания	переменное: ~90…264 В (номинальное ~230 В) или постоянное: =18…30 В (номинальное =24 В)							- МУ110-220.32Р: ~90…264 В (номинальное ~230 В) - МУ110-24.32Р: =18…30 В (номинальное =24 В)
Потребляемая мощность	не более 6 ВА		не более 12 ВА		не более 6 ВА		не более 12 ВА	не более 25 ВА
Конструктивное исполнение
Габаритные размеры	(63×110×75) ±1 мм							(140×114×75) ±1 мм
Степень защиты	IP20
Монтаж	на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха	-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %
Комплектность
Модуль	1 шт.
Паспорт / Гарантийный талон	1 экз.
Руководство по эксплуатации	1 экз.
Компакт-диск с программным обеспечением	1 шт.

Руководство по эксплуатации МУ110-32Р Размер: 507.5 Кб

Руководство пользователя программой Конфигуратор М110 Размер: 438.6 Кб
