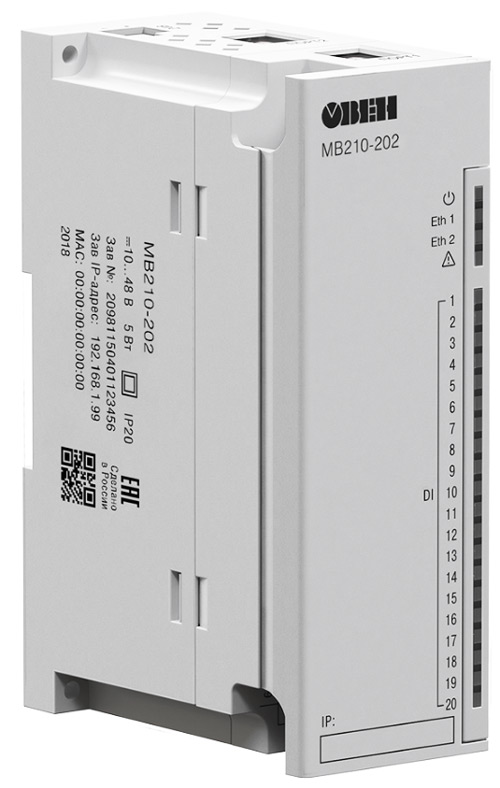

Модули дискретного ввода МВ210 (Ethernet)

Артикул: 11274
Модули дискретного ввода с интерфейсом Ethernet предназначены для сбора данных с дискретных входов и передачи их в сеть . Используются для расширения сигналов контроллера ОВЕН ПЛК200 и ПЛК210.
Модель модуля
  • МВ210-202
  • МВ210-212
  • МВ210-204
  • МВ210-214
  • МВ210-221
  • -
14 160 руб. за 1 шт
В заказ:
- +
Модули дискретного ввода МВ210 с интерфейсом Ethernet предназначены для сбора данных с дискретных входов и передачи их в сеть .
Используются для расширения сигналов контроллера ОВЕН ПЛК200 и ПЛК210.

Особенности

  • Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МВ210-202 и МВ210-212)
  • Подключение дискретных сигналов ~230 В (только МВ210-221):
    • Определение наличия или отсутствия напряжения в сети
    • Диагностика обрыва фазы в трехфазной сети
    • Контроль чередования фаз
    • Подсчет наработки (моточасов)
    • Счетчик количества включений напряжения
    • Время последнего включения и выключения напряжения на входе
  • Сдвоенный 2-х портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Технические характеристики

Модификация МВ210-202 МВ210-212 МВ210-204 МВ210-214 МВ210-221
Входы
Количество входов 20 DI 32 DI 20 DI 32 DI 9 + 6 DI
Тип входов
  • контактный датчик (требует внешнего питания =24 В)
  • датчик n-p-n и p-n-p типа
  • «сухой контакт» (не требует внешнего питания)
  • датчик n-p-n типа
  • ~230 В
  • «сухой контакт» (не требует внешнего питания)
  • датчик n-p-n типа
Характеристики дискретных входов (DI)
Гальваническая развязка входов
Режимы работы
  • определение логического уровня
  • подсчет числа высокочастотных импульсов (только 1 – 8 DI)
  • измерение частоты (только 1 – 8 DI)
  • обработка сигналов энкодера (до 3-х AB энкодеров)
  • определение логического уровня
  • подсчет числа импульсов
Для сигналов ~230 В:
  • определение наличия или отсутствия напряжения в сети
  • диагностика обрыва фазы в трехфазной сети
  • контроль чередования фаз
  • подсчет наработки (моточасов)
  • счетчик количества включений напряжения
  • время последнего включения и выключения напряжения на входе

Для сигналов =24 В:

  • определение логического уровня
  • подсчет числа импульсов
Макс. частота входного сигнала определение логического уровня 400 Гц
подсчет числа импульсов 100 кГц (только 1 – 8 DI) 400 Гц
измерение частоты 100 кГц (только 1 – 8 DI)
обработка сигналов энкодера 100 кГц
Мин. длительность импульса 5 мкс (1 – 8 DI) 1 мс
1 мс (9 – 20 DI) 1 мс (9 – 32 DI)
Напряжение питания входов 24±3

24±3 В для транзисторных ключей Для «сухих контактов» питание не требуется!

Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу не более 100 Ом
Ток «логической единицы» не менее 5,5 мА
Ток «логического нуля» не более 1,2 мА
Напряжение «логической единицы» 8,8…30 В
Напряжение «логического нуля» 0…6,1 В
Питание
Напряжение питания =10…48 (номинальное =24) В
Потребляемая мощность, не более 4 Вт при питании =24 В 9 Вт при питании =24 В 4 Вт при питании =24 В 9 Вт при питании =24 В 5 Вт при питании =24 В
Защита от переполюсовки есть
Тип питания часов реального времени батарея CR2032
Конструктивное исполнение
Габаритные размеры (42×124×83) ±1 мм (82×124×83) ±0,5 мм (42×124×83) ±1 мм (82×124×83) ±0,5 мм (42×124×83) ±1 мм
Степень защиты IP20
Монтаж на DIN-рейку / на стену
Средний срок службы 10 лет
Масса, не более 0,4 кг 0,6 кг 0,4 кг 0,6 кг 0,4 кг
Условия эксплуатации
Температура окружающего воздуха -40…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Комплектность
Модуль 1 шт.
Паспорт и гарантийный талон 1 экз.
Краткое руководство по эксплуатации 1 экз.
Кабель патч-корд UTP 5e 150 мм 1 шт.
Клемма питания 2EGTK-5-02P-14 1 шт.
Заглушка Ethernet 1 шт.
