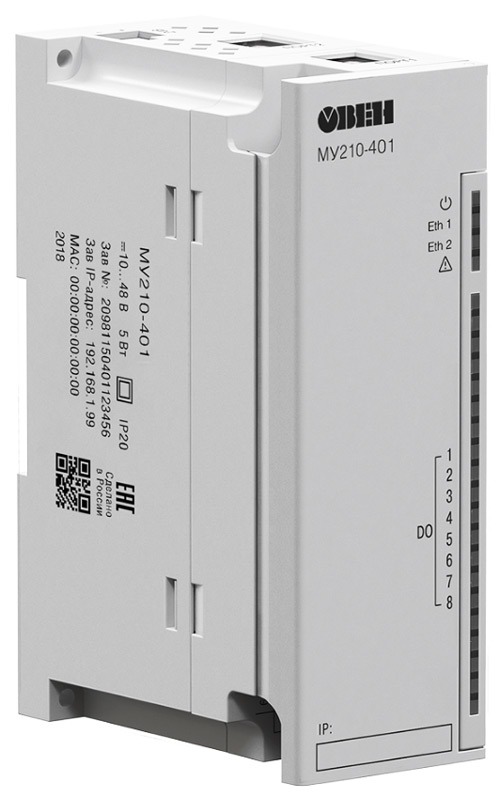

Модули дискретного вывода МУ210 (Ethernet)
Модули управления с Ethernet, c дискретными выходными элементами для подключения исполнительных механизмов.
Используются для расширения сигналов контроллера ОВЕН ПЛК200 и ПЛК210.
Используются для расширения сигналов контроллера ОВЕН ПЛК200 и ПЛК210.
Модель модуля
Модули управления МУ210 c дискретными выходными элементами служат для управления исполнительными механизмами.
Используются для расширения сигналов контроллера ОВЕН ПЛК200 и ПЛК210.
Используются для расширения сигналов контроллера ОВЕН ПЛК200 и ПЛК210.
| Коммуникационные возможности | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования |
USB 2.0 (MicroUSB) Ethernet (RJ-45) |
| Поддерживаемые протоколы |
Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Особенности
- Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
- Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410 и МУ210-411)
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Технические характеристики
| Модификация | МУ210-401 | МУ210-402 | МУ210-403 | МУ210-410 | МУ210-411 | ||
| Выходы | |||||||
| Количество выходов | 8 DO | 16 DO | 24 DO | 16 DO | 24 DO | ||
| Тип выходов | электромагнитное реле | транзисторный ключ | |||||
| Характеристики дискретных выходов (DO) | |||||||
| Гальваническая развязка выходов | поканальная, кроме 1 и 2 DO | поканальная | попарная: DO1-DO2...DO7-DO8; DO17-DO18...DO23-DO24 поканальная: DO9...DO16 | – | |||
| Электрическая прочность | 1780 В | – | |||||
| Режим работы |
|
|
|||||
| Режим включения выхода | – | верхний ключ | верхний и нижний ключи | ||||
| Максимальный ток коммутации | 5 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4) 3 А (при постоянном напряжении не более 30 В) | 0,8 А | 0,1 А | ||||
| Максимальное напряжение питания выходов | 250 В переменного напряжения 30 В постоянного напряжения | 10…36 В | |||||
| Время включения | 15 мс | – | |||||
| Время выключения | 15 мс | – | |||||
| Контроль обрыва нагрузки | нет | нет | |||||
| Максимальная частота ШИМ | 1 Гц | 10000 Гц | 60000 Гц | ||||
| Минимальная длительность импульса ШИМ | 50 мс | 10 мкс | 1 мкс | ||||
| Питание | |||||||
| Напряжение питания | =10…48 (номинальное =24) В | ||||||
| Потребляемая мощностьпри питании =24 В | не более 6 Вт | не более 9 Вт | не более 5 Вт | не более 9 Вт | |||
| Защита от переполюсовки | есть | ||||||
| Тип питания часов реального времени | батарея CR2032 | ||||||
|
Общие параметры
|
|||||||
| Габаритные размеры | (42×124×83) ±1 мм | (82×124×83) ±0,5 мм | (42×124×83) ±1 мм | (82×124×83) ±0,5 мм | |||
| Степень защиты | IP20 | ||||||
| Монтаж | на DIN-рейку / на стену | ||||||
| Средний срок службы | 10 лет | ||||||
| Масса | не более 0,4 кг | не более 0,6 кг | не более 0,4 кг | не более 0,6 кг | |||
| Flash-память (архив) | |||||||
| Максимальный размер файла архива | 2 кб | ||||||
| Максимальное количество файлов архива | 1000 | ||||||
| Минимальный период записи | 10 сек | ||||||
|
Часы реального времени |
|||||||
| Погрешность хода | при температуре +25 °С | не более 1 секунды в сутки | |||||
| при температуре -40 °С | не более 3 секунд в сутки | ||||||
| Тип питания | батарея CR2032 | ||||||
| Время работы часов реального времени на одной батарее | 6 лет | ||||||
| Условия эксплуатации | |||||||
| Температура окружающего воздуха | -40…+55 °С | ||||||
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % | ||||||
| Комплектность | |||||||
| Модуль | 1 шт. | ||||||
| Паспорт и гарантийный талон | 1 экз. | ||||||
| Краткое руководство по эксплуатации | 1 экз. | ||||||
| Кабель патч-корд UTP 5e 150 мм | 1 шт. | ||||||
| Клемма питания 2EGTK-5-02P-14 | 1 шт. | ||||||
| Заглушка Ethernet | 1 шт. | ||||||
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
