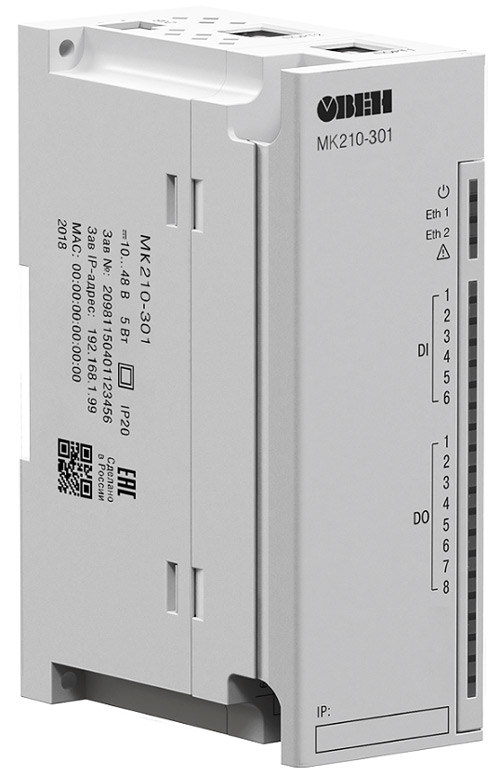

Модули дискретного ввода/вывода МК210 (Ethernet)

Артикул: 11281
Модули дискретного ввода/вывода служат как для управления так и для сбора данных по сети Ethernet.
Используются для расширения сигналов контроллера  ПЛК210.
Модель модуля
  • МК210-301
  • МК210-311
  • МК210-302
  • МК210-312
  • -
7 860 руб. за 1 шт
В заказ:
- +

Модули дискретного ввода/вывода МК210 служат как для управления так и для сбора данных по сети Ethernet.

Используются для расширения сигналов контроллера  ПЛК210.

Коммуникационные возможности
Интерфейс обмена Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования USB 2.0 (MicroUSB)
Ethernet (RJ-45)
Протоколы обмена Modbus TCP (до 4-х одновременных соединений)
MQTT
SNMP
NTP

Особенности

  • Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
  • Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
  • Контроль обрыва нагрузки (только для МК210-311 и МК210-312)
  • Сдвоенный 2-х портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Технические характеристики

Модификация МК210-301 МК210-311 МК210-302 МК210-312
Входы/выходы
Количество входов/выходов 6 DI / 8 DO 12 DI / 4 DO
Тип входов
  • «сухой контакт» (не требует внешнего питания)
  • датчик n-p-n типа
  • контактный датчик (требует внешнего питания =24 В)
  • датчик n-p-n и p-n-p типа
выходов электромагнитное реле
Характеристики дискретных входов (DI)
Гальваническая развязка входов
Режимы работы
  • определение логического уровня
  • подсчет числа импульсов
  • определение логического уровня
  • подсчет числа высокочастотных импульсов (только 1 – 8 DI)
  • измерение частоты (только 1 – 8 DI)
  • обработка сигналов энкодера (до 3-х AB энкодеров)
Макс. частота входного сигнала определение логического уровня 400 Гц
подсчет числа импульсов 400 Гц 100 кГц (только 1 – 8 DI)
измерение частоты 100 кГц (только 1 – 8 DI)
обработка сигналов энкодера 100 кГц
Мин. длительность импульса 1 мс 5 мкс (1 – 8 DI)
25 мс (9 – 12 DI)
Напряжение питания входов 24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! 24±3 В
Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу не более 100 Ом
Ток «логической единицы» не менее 5,5 мА
Ток «логического нуля» не более 1,2 мА
Напряжение «логической единицы» 9…30 В
Напряжение «логического нуля» 0…5,5 В
Характеристики дискретных выходов (DO)
Гальваническая развязка выходов поканальная, кроме 1 и 2 DO поканальная
Электрическая прочность 1780 В
Режим работы
  • переключение логического состояния
  • генерация ШИМ сигнала
Ток коммутации 5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4) 3 А (при постоянном напряжении не более 30 В)
Максимальное напряжение на контакты реле 250 В переменного напряжения 30 В постоянного напряжения
Время включения 15 мс
Время выключения 15 мс
Контроль обрыва нагрузки нет есть нет есть
Максимальная частота ШИМ 1 Гц
Минимальная длительность импульса ШИМ 50 мс
Питание
Напряжение питания =10…48 (номинальное =24) В
Потребляемая мощность не более 6 Вт при питании =24 В не более 5 Вт при питании =24 В
Защита от переполюсовки есть
Тип питания часов реального времени батарея CR2032
Конструктивное исполнение
Габаритные размеры (42×124×83) ±1 мм
Степень защиты IP20
Монтаж на DIN-рейку / на стену
Средний срок службы 10 лет
Масса не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха -40…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Комплектность
Модуль 1 шт.
Паспорт и гарантийный талон 1 экз.
Краткое руководство по эксплуатации 1 экз.
Кабель патч-корд UTP 5e 150 мм 1 шт.
Клемма питания 2EGTK-5-02P-14 1 шт.
Заглушка Ethernet 1 шт.
