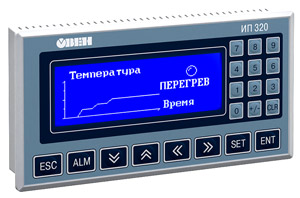

ИП320 Графическая монохромная панель оператора
Для наглядного отображения значений параметров и оперативного управления на объектах автоматизации с небольшим набором параметров.
Графическая панель оператора ИП320 для наглядного отображения значений параметров и оперативного управления на объектах автоматизации с небольшим набором параметров.
Особенности:
Характеристики
В панели оператора ИП320 установлены модули двух интерфейсов: RS-485 и RS-232.
Особенности:
- Поддерживает совместную работу с контроллерами, с модулями ввода/вывода.
- Совместимость с контроллерами различных компаний-производителей
- Поддержка универсального протокола Modbus RTU
- Монохромный графический ЖК дисплей с разрешением 192х64 пикселя и с подсветкой
- Чтение и редактирование значений параметров и передача их в сеть
- Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
- Бесплатная программа «Конфигуратор ИП320»
Характеристики
| Наименование | ||||
| Значения | ||||
| Напряжение питания |
20...28 В постоянного тока |
|||
| Потребляемая мощность | не более 4 Вт | |||
| Память программ, Кб | 128 | |||
| Максимальное число регистров в программе | 160 | |||
|
Интерфейсы связи |
RS-232, RS-485 | |||
| Скорости работы интерфейсов | 2400, 4800, 9600, 19200, 38400,115200 бит/с | |||
| Универсальный протокол обмена | Modbus RTU (Master/Slave) | |||
| Конструктивное исполнение | корпус щитового крепления | |||
| Степень защиты корпуса | IP65 (со стороны передней панели) | |||
| Тип дисплея, диагональ | графический монохромный ЖК с подсветкой, 3.7" | |||
|
Разрешение дисплея |
192х64 точки | |||
|
Размеры дисплея, ДхШ |
100х35 мм |
|||
| Количество кнопок | 20 | |||
| Габаритные размеры, ДхШхГ | 172x94x30 мм | |||
| Масса | не более 0,5 кг | |||
| Температура окружающего воздуха | от 0 до +50 °С | |||
В панели оператора ИП320 установлены модули двух интерфейсов: RS-485 и RS-232.
Интерфейс RS-485 позволяет:
- получать из сети значения любых параметров;
- передавать в сеть значения редактируемых параметров.
По интерфейсу RS-232 можно:
- программировать панель на ПК (программа-конфигуратор поставляется бесплатно);
- получать информацию от различного оборудования (например, ОВЕН ПЛК или программируемого контроллера другого производителя).
Подключение ИП320 к ПК или контроллеру производится напрямую (без использования адаптера).
Панель оператора ИП320 работает в режиме «мастера» сети или «подчиненного» по портам RS-485 и RS-232.
