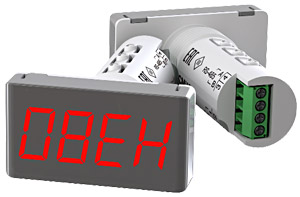

СМИ2 Светодиодный Modbus индикатор

Артикул: 10742
Яркий светодиодный дисплей и значительная высота символов (14 мм).
Отображает информацию по протоколам Modbus RTU/ASCii и ОВЕН. Работает в сети RS-485.
3 024 руб. за 1 шт
В заказ:
- +
Нашли дешевле?

СМИ2 – индикатор для отображения информации оператору по протоколам Modbus RTU/ASCII и ОВЕН.

 Яркий светодиодный дисплей,  высота символов (14 мм) обеспечивают видимость отображаемого значения с большого расстояния.

Простой в настройке. Легкий монтаж в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.

Лицевая панель прибора из серого дымчатого пластика, обеспечивающего комфортное свечение и  качественное отображение информации. Монтажная часть корпуса выполнена из негорючего светло-серого пластика.

Функционал

  • Вывод целочисленных значений (int, WORD), значений с плавающей точкой (float, REAL), строк текста (string).
  • Наличие интерфейса RS-485 (поддержка протоколов ОВЕН и Modbus RTU/ASCII).
  • Работа в качестве подчиненного (Slave) и ведущего (Master) устройства.
  • Встроенная логика определения аварийных значений отображаемого параметра.
  • Поддержка широковещательной команды для дублирования показаний на большое количество индикаторов.

Исполнение

  • Четырёхразрядный семисегментный буквенно-цифровой индикатор.
  • Компактный корпус 48×26 мм для крепления в шкаф или пульт диспетчерского управления.
  • Простой монтаж (в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм).
  • Расширенный диапазон температур: -40…+70 С.
  • Степень защиты – IP65.
  • Расширенный диапазон питания: 10,5…30 В постоянного тока.
  • Гальваническая развязка.

Индикатор удобен для установки в шкафы управления. Легкий монтаж в отверстие диаметром 22,5 мм упрощает проектирование и сборку шкафов управления.

Технические характеристики

Наименование

Значение

Дисплей

Индикатор

Один четырехразрядный семисегментный

Высота разряда, мм

14

Интерфейсы

RS-485

1 × RS-485 - для подключения устройств и конфигурации прибора

Сигналы RS-485 – A, B

Гальваническая изоляция между питанием прибора и интерфейсом RS-485 составляет не менее 500 В.

Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 28 800, 38 400, 57 600, 115 200 бит/c

Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Slave)

Питание

Тип питающего напряжения

Постоянное

Диапазон питающего напряжения, В

10,5…30

Номинальное напряжение питания, В

24

Потребляемая мощность, Вт, не более

1,5

Корпус

Конструктивное исполнение

Для щитового крепления с отверстием диаметром 22,5 мм

Тип вентиляции

Естественная вентиляция

Габаритные размеры (ширина × высота × глубина), мм

(48 × 26 × 65) ± 1

Степень защиты корпуса:

- со стороны лицевой панели

IP65

- со стороны цилиндрической части корпуса IP20

Общие характеристики

Рабочая температура, °C

-40…70

Рабочая влажность, %, не более

80 (без конденсации)

Масса прибора, кг, не более

0,1

Средний срок службы, лет

8

Прикладное ПО, скачать

Конфигуратор СМИ2

Универсальный диск с ПО

Встроенное ПО СМИ2
