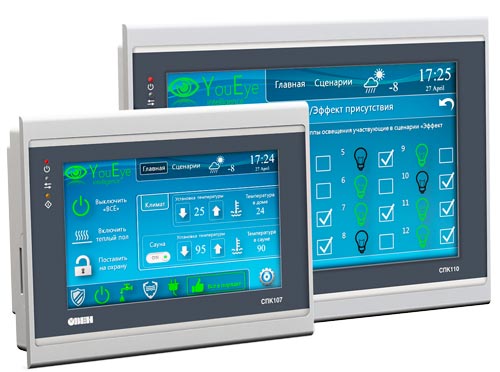

СПК107 и СПК110 Сенсорные панельные контроллеры
СПК107 и СПК110 Сенсорные панельные контроллеры предназначены для визуализации и управления процессами автоматизации. Сенсорный резистивный дисплей 7” или 10.2” (800×480), интерфейсы: Ethernet, RS-485, RS-232, USB, слот для SD-карт.
Размер экрана, дюйм
Сенсорные панельные контроллеры СПК107 и СПК110 с Ethernet используют для решения широкого спектра задач автоматизации в различных отраслях промышленности.
Что бы купить панельный контроллер Овен СПК1 необходимо выбрать размер экрана - 7 или 10 дюймов. Цена производителя.В комплект поставки входит Адаптер СПК1XX «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
Особенности:
- Программируемый контролер и панель оператора в одном корпусе (ПЛК+HMI).
- Сенсорный дисплей 7” или 10.2” (800×480).
- Набор интерфейсов: Ethernet, RS-485, RS-232, USB, слот для SD-карт.
- Поддержка протоколов Modbus (RTU, ASCII, TCP), ОВЕН
- Возможность реализации нестандартных протоколов.
- Обновления проектов и встроенного ПО с USB- и SD-накопителей.
- Web-визуализация.
- Интеграция с облачным сервисом OwenCloud.
- Операционная система Linux.
- Настраиваемый сторожевой таймер (WatchDog).
- Поддержка протоколов NTP, FTP.
- Программирование в среде CODESYS V3.5.
- Подключение внешних модулей ввода/вывода по любому из встроенных интерфейсов.
- Подключение устройств через порт USB-A - мышь, клавиатура.
| Наименование | Значение | ||
| СПК107 | СПК110 | ||
| Аппаратные характеристики | |||
| Процессор |
TI Sitara 600 MHz ARM Cortex™-A8 Core |
||
| Частота, МГц |
600 |
||
| Объем Flash-памяти (eMMC), Мб |
4096 |
||
| Допустимое число циклов перезаписи Flash-памяти, на блок данных |
75 000 |
||
| Оперативная память (DDR3), Мб |
512 |
||
| Память Retain-переменных (MRAM), Кб |
64 |
||
| Часы реального времени (RTC) | Есть, энергонезависимые 1 | ||
| Звук | Пьезоизлучатель, с возможностью управления из программы | ||
| Дисплей | |||
| Тип дисплея | TFT LCD | ||
| Тип подсветки | LED (светодиодная подсветка) 2 | ||
| Кол-во цветов | 16,7 млн. | 260 тыс. | |
| Диагональ, дюймы | 7’’ | 10,2’’ | |
| Разрешение, пиксель | 800 × 480 | ||
| Рабочая зона, мм | 154,08 × 85,92 | 221,80 × 131,52 | |
| Яркость, кд/м2 | 300 | ||
| Контрастность | 500:1 | ||
| Угол обзора слева/справа/сверху/снизу, ° | 80/80/60/80 | 65/65/45/65 | |
| Время наработки на отказ подсветки, часов | Не менее 50 000 при температуре 25 °C | ||
| Интерфейсы | |||
| COM-порты | 3 × RS-485 (DB9M), 2 × RS-232 (DB9M) - для подключения устройств Гальваническая изоляция отсутствует; Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Все интерфейсы являются независимыми Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН 3 В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей. | ||
| Ethernet | 1 × 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации Поддерживаемые протоколы: Modbus TCP (Master/Slave) 3 | ||
| USB Device | 1 × USB 2.0 B - для загрузки проектов 4 и подключения в режиме Mass Storage Device | ||
| USB Host | 1 × USB 2.0 A - для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств | ||
| SD | 1 × SDHC - для архивов, импорта файлов рецептов, загрузки проектов | ||
| Питание | |||
| Тип питающего напряжения | Постоянное | ||
| Диапазон питающего напряжения, В | 12…28 | ||
| Номинальное напряжение питания, В | 24 | ||
| Макс. пусковой потребляемый ток, А | 14 | ||
| Макс. потребляемая мощность 5, Вт | 10 | ||
| Программирование | |||
| Версия ОС | Linux 4.9.59-rt23 | ||
| Среда программирования | CODESYS V3.5 SP11 Patch 5 | ||
| Корпус | |||
| Конструктивное исполнение | Для щитового крепления | ||
| Тип вентиляции | Естественная вентиляция | ||
| Виброустойчивость | В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут | ||
| Габаритные размеры (ширина × высота × глубина), мм | (204 × 149 × 37) ± 1 | (277 × 200 × 39) ± 1 | |
| Установочные размеры (ширина × высота × глубина), мм |
191 × 137 × 33 |
258 × 177 × 33 | |
| Степень защиты корпуса по ГОСТ14254: | |||
| - с лицевой стороны | IP65 | ||
| - со стороны разъемов | IP20 | ||
| Общие характеристики | |||
| Рабочая температура, °C | 0…60 | ||
| Рабочая влажность, % | 10…90 (без конденсации) | ||
| Температура хранения, °C | -25…+55 | ||
| Масса брутто, кг | 1.2 | 1.5 | |
| Средний срок службы, лет | 12 | ||
| Среднее время наработки на отказ, часов | 50 000 | ||
1 Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2 Яркость подсветки может быть изменена программно.
3 Имеется возможность реализации нестандартных протоколов.
4 Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5 При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
