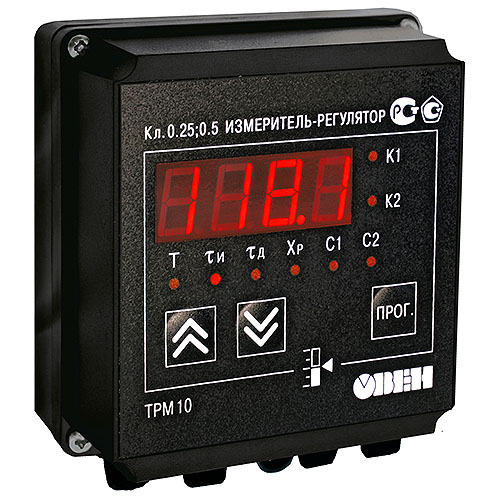

ТРМ10 Измеритель ПИД-регулятор одноканальный

Артикул: 3720
Измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.
Корпус
  • Н
  • Д
  • Щ1
  • Щ2
  • Щ11
  • -
Выход
  • Р
  • К
  • С
  • С3
  • Т
  • И
  • У
  • -
Выход 2
  • Р
  • К
  • С
  • Т
  • -
3 960 руб. за 1 шт
В заказ:
- +
Основные характеристики
Напряжение питания
=24 В , ~220 В
Назначение:

ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. В качестве терморегулятора ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.

Особенности:
  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму
  • Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
  • Регулирование мощности в модификации с аналоговым выходом 4...20 мА, совместно с прибором  БУСТ
  • Возможность управления трехфазной нагрузкой
  • Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модиф. по типу выхода И)
  • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
  • Программирование кнопками на лицевой панели прибора
  • Сохранение настроек при отключении питания
Корпус прибора: Н (настенный , 130х105), Щ1 (щитовой 96х96), Щ2 (щитовой 96х48), Д (на DIN-рейку 90х72), Щ11 (96х96). В корпусе Щ11 — быстрые входы, съемный клеммник.

ВЫХОД.  Характеристики выходов
 Обозначение   Тип выхода   Электрические характеристики
 Р  электромагнитное реле   4А - ПИД регулирование
  8 А  - двухпозиционное регулирование

при 220 В 50 Гц
 К  транзисторная оптопара n–p–n типа
 400 мА при 60 В пост. тока
 С  симисторная оптопара  50 мА при 250 В
 СЗ  три симисторные оптопары для управления трехфазной    нагрузкой  50 мА на каждую оптопару при 250 В
 И  цифроаналоговый преобразователь «параметр–ток 4…20  мА»  нагрузка 100…800 Ом,
 напряжение питания 12...30 В пост. тока
 У  цифроаналоговый преобразователь «параметр–напряжение 0…10 В»  нагрузка не менее 2 кОм,
 напряжение питания 16...30 В пост. тока
 Т  выход для управления твердотельным реле  выходное напряжение 4...6 В,
 макс. выходной ток 25 мА

ВХОД.  Характеристики измерительных датчиков подключаемых ко входу
 Тип подключаемых датчиков   Стандартная характеристика датчиков
 Термопары      L, J, N, K, S, R, B, A-1, A-2, A-3, T
 Термосопротивления      M, Cu, П, H, Pt с НСХ 50, 100, 500, 1000 Ом
 Датчики с выходным сигналом тока     0 (4) ... 5 (20) мА
 Датчики с выходным сигналом напряжения      -50 ... +50 мВ, 0 ... 1  В
 Пирометры      РК-15, РС-20, РС-25

Питание
 Напряжение питания переменного тока   90...245 В, 47...63 Гц, 20...375В пост.напряжения
 Потребляемая мощность  не более 7 ВА
 Напряжение встроенного источника питания                     24±2,4 В,  80 мА (кроме мод. Д)

Температура окружающего воздуха:  -20... +50 °С
