Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Используется в различных резервуарах для воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика.
Рекомендуется использовать совместно с сигнализаторами уровня САУ-М2, САУ-М6, САУ-М7.
Купить можно ПДУ-2.2 и ПДУ-3.2 - датчики уровня с цилиндрическим поплавком используют для контроля уровня невязких жидкостей и ПДУ-3.2 - с шарообразным поплавком используют для контроля уровня вязких жидкостей. Цена зависит от типа датчика, длины рабочей части и длины соединительного провода.
Доступно заказать и трехуровневые поплавковые датчики, возможно изготовление датчиков с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х.Особенности конструкции
По способу монтажа - это датчики с вертикальным монтажом.

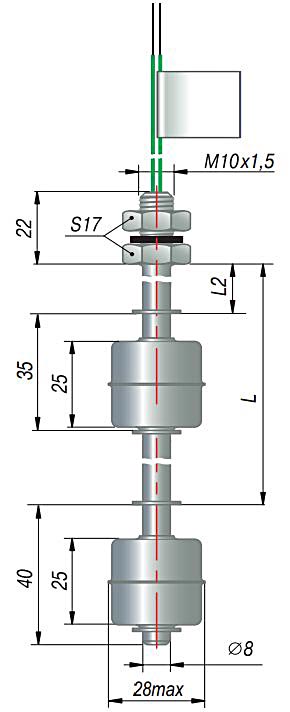

Датчик уровня имеет два поплавка которые передвигаются по вертикальному штоку. Внутри поплавков находится постоянный магнит, а в штоке, представляющем собой полую трубку, находятся герконы. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно.
Датчики могут работать в химически агрессивных средах.
ПДУ-х.2 используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в: грузовиках, экскаваторах, тепловозах.
Для устранения влияния сильной вибрации и волнения на поверхности жидкости поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.
Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
| Наименование |
Значение |
|
|
Количество сигнализируемых уровней |
2 | |
| Максимальная коммутируемая мощность, Вт | 10 | |
| Максимальный коммутируемый ток, А | 0,5 | |
| Максимальное коммутируемое напряжение, В | ||
| 180 | ||
| Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А | 1х106 | |
| Состояние контактов датчика в нижнем положении поплавка |
Нормально- разомкнутое |
|
| Нормально-замкнутое | ||
| Плотность измеряемой среды, г/см3 | 0,70 | |
| Температура контролируемой среды, °С |
-40...+105 |
|
| Давление контролируемой среды, МПа | 1,6 | |
|
Материал рабочей части датчика |
Сталь 12Х18Н10Т или AISI 316L |
|
| Степень защиты по ГОСТ 14254 | IP68 | |
| Длина провода, м (не указывается при заказе) | 0,5 | |
Возможно изготовление модификаций поплавковых датчиков уровня ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х.
