ПД100-ДИ Преобразователи избыточного давления

Артикул: 5898
Преобразуют избыточное давление сред в сигнал 4-20 мА  в системах автоматического контроля и управления.
Модель 111/171/181 - общепромышленные
Модель 311/371 - для ЖКХ
Модель
  • 111
  • 171
  • 181
  • 311
  • 371
  • -
Класс точности, %
  • 1,0
  • 0,5
  • -
Давление (max), МПа
  • 0,016
  • 0,025
  • 0,04
  • 0,06
  • 0,1
  • 0.16
  • 0,25
  • 0,4
  • 0,6
  • 1
  • 1,6
  • 2,5
  • 4
  • 6
  • 10
  • 16
  • 25
  • -
3 000 руб. за 1 шт
В заказ:
- +
Назначение: Преобразуют избыточное давление сред в сигнал 4-20 мА  в системах автоматического контроля и управления.

Датчики ПД100-ДИ моделей 111, 171, 181 характеризуются повышенной точностью измерения (от ±0,5% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА).
Используются
в гидро- и пневмосистемах, системах водоподготовки и теплоснабжения, котельной автоматике, автоматике водоканалов, тепловых пунктах, объектах газового хозяйства и т.п.

Датчики ПД100 модели 311, 371 характеризуется бюджетной ценой и устойчивостью к агрессивным средам.
Используются для систем регулирования и управления на объектах жилищно-коммунального хозяйства: прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды и т.п., где не требуется высокая точность измерений ( ±1,0% ВПИ).

Особенности:
  • измерение избыточного давления сред
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
  Характеристики
    Наименование     Значение
 Модель преобразователя ПД100
  111/171/181     311/371
  Верхний предел измеряемого давления (ВПИ)   от 16 кПа до 25 МПа   от 0,1 до 4,0 МПа
  Выходной сигнал постоянного тока   4...20 мА, 2-х проводная схема
  Основная приведенная погрешность
  0,5; 1,0 % ВПИ      1,0 % ВПИ
  Диапазон рабочих температур измеряемой среды   –40…+100 °С
  Напряжение питания    12…36 В постоянного тока
  Сопротивление нагрузки   0…1,0 кОм (в зависимости от напряжения питания)
  Потребляемая мощность   не более 0,8 Вт
  Степень защиты корпуса   IP65
  Материал мембраны
 нержавеющая сталь AISI 316L    керамика  AL2О3
  Диапазон рабочих температур окружающего воздуха     –40…+80 °С
  Среднее время наработки на отказ   не менее 500 000 ч
  Средний срок службы   12 лет
  Межповерочный интервал   2 года

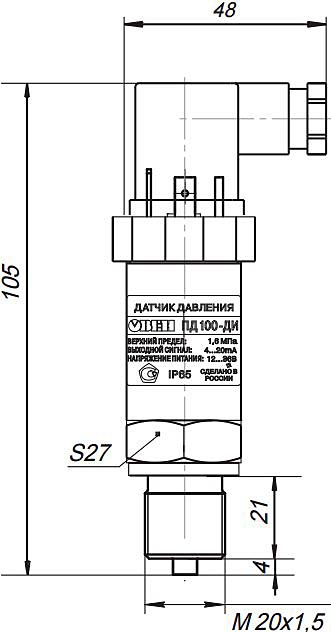

  Штуцер для подключения давления   мод. 111 - M20х1,5
  мод. 171 - G1/2
  мод. 181 - G1/4
  мод. 311 - M20х1,5
  мод. 371 - G1/2
  Перегрузочная способность   не менее 200 % от ВПИ
  Предельное давление перегрузки   не менее 400 % от ВПИ   не менее 250 % от ВПИ
