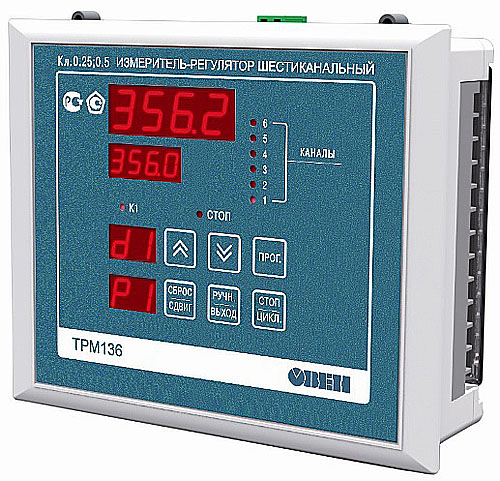

ТРМ136 Регулятор шестиканальный
Измеряйте и регулируйте температуру, давление, влажность, уровень.
Используйте в эл/печах, котельных, технологическом оборудовании, отоплении, теплицах.
Регулятор ТРМ136 шестиканальный, имеет шесть универсальных входов для широкого спектра датчиков и шесть выходов для управления несколькими исполнительными механизмами. Встроенный интерфейс RS-485.
Шестиканальный измеритель регулятор Овен ТРМ136 используйте для измерения, индикации, регистрации и регулирования температуры, веса, давления, влажности, электрических и других физических параметров.
Построение автоматических систем контроля и регулирования процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей, в производстве строительных материалов и в других областях промышленности.
Он может вести регистрацию измерений на компьютере.
Что бы купить регулятор Овен ТРМ136 необходимо выбрать только вид выходного сигнала от выбора которого и зависит цена прибора.
Пример обозначения прибора при заказе: ТРМ136-Щ7.Р Регулятор восьмиканальный с RS-485. При этом к поставке подлежит измеритель-регулятор в щитовом корпусе Щ7 с 6-ю универсальными входами и с 6-ю реле на выходе. Корпус Щ7 со съемными клеммниками и меньшей глубиной щитового крепления.
Он может управлять до 6 исполнительных механизмов, вести регистрацию измерений на компьютере. ТРМ136 является аналогом прибора ТРМ138.
Особенности:
- Шесть независимых универсальных входа для подключения широкого спектра датчиков. Можно подключать датчики разного типа.
- Шесть независимых канала регулирования или регистрации входной величины: двухпозиционное регулирование (on/off) и аналоговое П-регулирование.
- Встроенный интерфейс RS -485 (протокол ОВЕН, Modbus ASCII/RTU)
- Вычисление дополнительных величин:
- средних значений от 2 до 6 измеренных величин;
- разностей измеренных величин;
- скорости изменения измеряемой величины. - Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа.
- Вычисление и индикация квадратного корня из измеряемой величины.
- Выходной сигнал тока 4… 20 мА для регистрации измеренной величины (тип выхода И).
- Режим ручного управления выходными устройствами
- Четыре варианта стандартных конфигураций схемы прибора
- Программирование кнопками на лицевой панели прибора.
Корпус прибора: Щ7 (щитовой, 144х169)
Обозначение | Тип выхода | Электрические характеристики |
Р | электромагнитное реле | 1 А при 250 В 50 Гц |
К |
транзисторная оптопара n–p–n типа |
400 мА при 60 В пост. тока |
С | симисторная оптопара | 400 мА при 250 В |
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
нагрузка 0…1300 Ом, напряжение питания 24 В пост. тока |
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
нагрузка не менее 2 кОм, напряжение питания 16...30 В пост. тока |
Т | выход для управления твердотельным реле |
выходное напряжение 6 В, пост. тока |
Характеристики измерительных датчиков подключаемых ко входу
Тип подключаемых датчиков | Стандартная характеристика датчиков |
Термопары | L, J, N, K, S, R, B, A-1, A-2, A-3, T |
Термосопротивления | M, Cu, П, H, Pt с НСХ 50, 100, 500, 1000 Ом |
Датчики с выходным сигналом тока | 0 (4) ... 5 (20) мА |
Датчики с выходным сигналом напряжения | -50 ... +50 мВ, 0 ... 1.0 В |
Пирометры | РК-15, РС-20, РС-25 |
Питание
Напряжение питания переменного тока | 90...264 В, 47...63 Гц |
Потребляемая мощность | не более 18 ВА |
Напряжение встроенного источника питания | 24±3 В, 150 мА |
