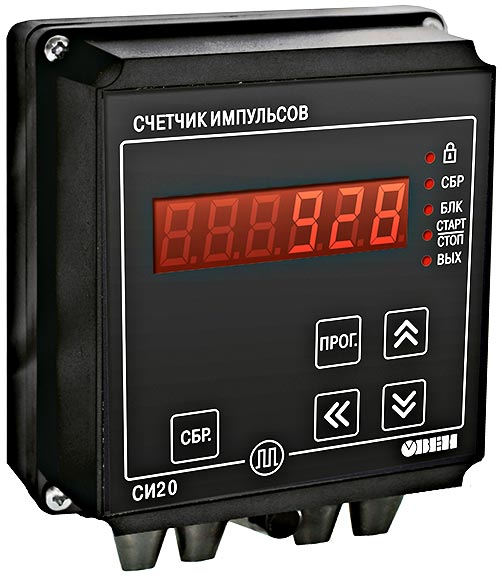

СИ20 универсальный счетчик импульсов - адаптирован для управления системами дозирования жидких сред, намоточных установок и преобразует импульсы в физические величины благодаря возможности масштабирования входного сигнала.
Бренд
Описание
Счетчик импульсов СИ20 специально адаптирован для управления системами дозирования жидких сред, намоточных установок. преобразует импульсы в физические величины благодаря возможности масштабирования входного сигнала.Используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или пленки, суммарного количества изделий.
СИ 20 имеет универсальный источник питания как для сети переменного тока 220В, так и для сети постоянного тока 24В. Устойчив к электромагнитным помехам.
Купить счетчики импульсов овен си20 можно в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Особенности:
- Прямой счет импульсов от датчика.
- Перевод количества импульсов в реальные единицы измерения.
- Выбор позиции десятичной точки.
- Коэффициент масштабирования.
- Два режима работы выходных устройств: «Дозатор», «Сигнализатор».
- Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
- Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом.
- Универсальный источник питания, позволяет запитывать прибор от сети ~ 220 В и от сети постоянного тока 24 В
- Встроенный источник питания датчиков – 24 В.
- Управление нагрузкой с помощью одного выходного устройства.
- Сохранение результатов счета при отключении питания.
- Программирование с кнопок на лицевой панели прибора.
- Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.
| Параметр |
Значение |
|
| Напряжение питания | ≈90...264 В или =20...34 В | |
| Количество счетных каналов | 1 | |
| Разрядность индикации | 6 | |
| Входная частота |
2,5кГц |
|
| Перевод в реальные единицы измерения | + | |
| Тип счета | Прямой счет | |
| Кнопка «Сброс» на передней панели | Да (блокируется программно) | |
| Входы, количество | 4 | |
| Входы | тип | сухой контакт, n-p-n/p-n-p |
| мин. длительность вх. импульсов | 200 мкс | |
| диапазон значений делителя | 1..9999 | |
| диапазон значений множителя | 0,00001...99999 | |
| частота входного фильтра | 1…2500 мс | |
| Функции входов | Счет, старт/стоп, блокировка, сброс | |
| Фильтрация сигнала | + | |
| Встроенный источник питания датчиков | =24 В, 50 мА | |
| Выходы, количество | 1 | |
| Выходы, тип | Р, К, С | |
| Функции срабатывания выходов |
1. При значениях, меньших уставки (режим «Дозатор») - для управления системами дозирования жидкости и намоточными установками. 2. При значениях, больших уставки (режим «Сигнализатор») - сигнализирует о достижении уставки. |
|
| Защита настроек паролем | + | |
| Сохранение настроек и результатов при отключении питания | + | |
| Интерфейсы (протоколы) | - | |
| Конфигуратор для настройки с ПК | - | |
| Корпус |
настенный Н, 130х105х65 мм, IP44 щитовой Щ1, 96х96х70 мм, IP54 со стороны передней панели щитовой Щ2, 96х48х100 мм, IP54 со стороны передней панели |
|
| Температура эксплуатации | -20...+70 °С | |
Выходные устройства
|
Максимально допустимый ток нагрузки: – электромагнитных реле – транзисторных оптопар – оптосимисторов |
8 А (220 В и cos φ> 0,4) 0,4 А (+50 В) 40 мА |
