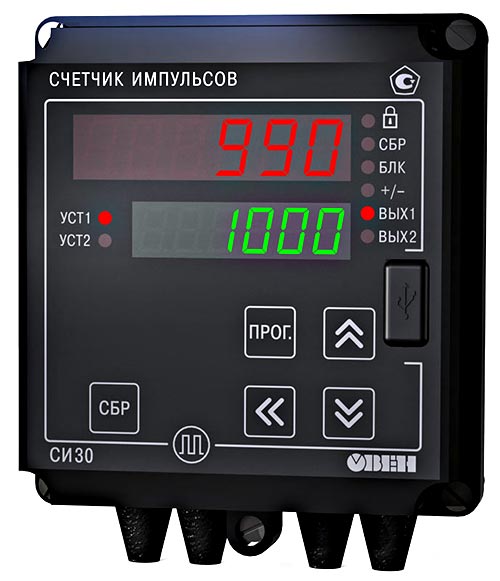

СИ30 Реверсивный счетчик импульсов

Артикул: 4983

СИ30 Реверсивный счетчик импульсов с интерфейсом RS485 и USB-портом служит для прямого, обратного или реверсивного счета импульсов, адаптирован для работы с энкодерами.

Напряжение, В
  • 220
  • 24
  • -
Корпус
  • Н
  • Щ1
  • Щ2
  • -
Выход
  • Р
  • К
  • С
  • -
4 860 руб. за 1 шт
В заказ:
- +
Основные характеристики
Напряжение питания
=24 В , ~220 В
Счетчик импульсов СИ30 служит для прямого, обратного или реверсивного счета импульсов, адаптирован для работы с энкодерами.

Используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или пленки, суммарного количества изделий. За счет масштабирования переводит количество импульсов в реальные единицы измерения и может использоваться для подсчета количества продукции, вычисления длины, расстояния, объема, расхода и других физических величин.

Купить счетчик импульсов овен СИ 30 можно с питанием ~220В или =24В. Устойчив к электромагнитным помехам.


Особенности:
  • Прямой, обратный или реверсивный счет импульсов, поступающих от датчиков.
  • Определение направления вращательного движения узлов и механизмов.
  • Перевод количества импульсов в реальные единицы измерения.
  • Выбор позиции десятичной точки.
  • Коэффициент масштабирования.
  • Четыре режима работы выходных устройств.
  • Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
  • Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами.
  • Встроенный источник питания датчиков - 24В с максимальным током нагрузки не более 100 мА.
  • Управление нагрузкой с помощью двух выходных устройств.
  • Сохранение результатов счета при отключении питания.
  • Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК.
  • Поддержка распространенных протоколов Modbus (ASCII, RTU), ОВЕН.
  • Автоматическое определение протокола связи.
  • Программирование счетчика с ПК или кнопок на лицевой панели прибора.
  • Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.
Характеристики
             Параметр                                                           Значение
  Напряжение питания Модификация 220: ≈90...250 В
Модификация 24: =10,5...30 В
  Количество счетных каналов   1
  Разрядность индикации   6+6
  Входная частота   10 кГц
  Перевод в реальные единицы измерения   +
  Тип счета   Прямой, обратный или реверсивный счет
  Кнопка «Сброс» на передней панели   Да (блокируется программно)
  Входы, количество   4
  Входы:

 - тип

 - частота входных импульсов, не более
 - длительность входных импульсов, не менее
 - диапазон значений множителя
 - частота входного фильтра
 - напряжение низкого уровня на входах
 - напряжение высокого уровня на входах
сухой контакт, n-p-n/p-n-p, напряжение «0» и «1» (меандр)
  1000 Гц
  50 мкс
  0,00001...99999
  0...4 В
  10...30 В
  Функции входов   Счет, старт/стоп, блокировка, сброс
  Фильтрация сигнала    +
  Встроенный источник питания датчиков   =24 В, 100 мА
  Выходы, количество    2
  Выходы, тип    Р, К, С
  Функции срабатывания выходов  1. При значениях, больших уставки.
 2. При значениях, меньших уставки.
 3. При достижении уставки включается на время t.
 4. При значениях кратных уставке включается на время t
  Защита настроек паролем    +
  Сохранение настроек и результатов при отключении питания    +
  Интерфейсы (протоколы)  RS-485 (Modbus ASCII/RTU, ОВЕН), USB
  Конфигуратор для настройки с ПК    +
  Корпус   настенный Н, 130х105х65 мм, IP44
  щитовой Щ1, 96х96х70 мм, IP54 со стороны передней панели
  щитовой Щ2, 96х48х100 мм, IP54 со стороны передней панели
  Температура эксплуатации   -20...+70 °С

К входам прибора могут быть подключены:

  • коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
  • датчики, имеющие на выходе транзистор n-p-n–типа с открытым коллекторным выходом;
  • датчики, имеющие на выходе транзистор p-n-p–типа.


Выходные устройства

  Максимально допустимый ток нагрузки:
   – электромагнитных реле
   – транзисторных оптопар

   – оптосимисторов


   8 А (220 В и cos  φ> 0,4)
  0,2 А (+50 В)

  50 мА при 240 В
  0,5 А не более 50 Гц и tимп=5мс
