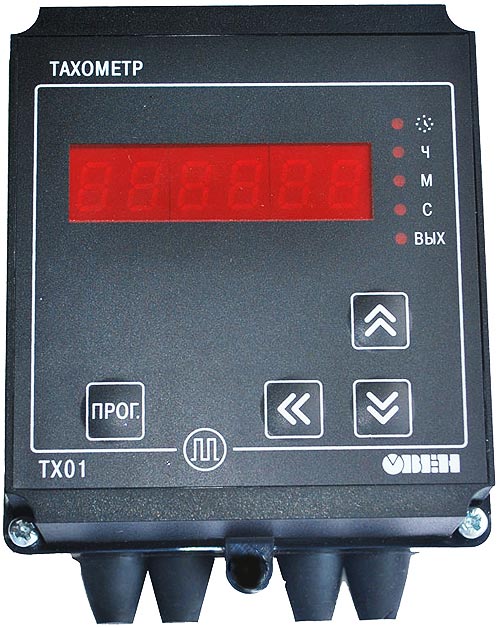

Многофункциональный тахометр ТХ01-RS измеряет частоту вращения вала, линейную скорость, время наработки агрегатов. Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.
Бренд
Описание
Многофункциональный тахометр ТХ01-RS измеряет частоту вращения вала, линейную скорость, время наработки агрегатов. Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.
Купить ТХ01-RS тахометр с RS-485 можно в 2-х модификациях по напряжению питания: с питанием (~110 В, ~230 В и =24 В) или с питанием от бортовой сети или аккумулятора (=12 В и =24 В).
Особенности:
- Измерение скорости вращения и времени наработки.
- Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.
- 2 модификации по напряжению питания:
- универсальный источник питания (~110 В, ~230 В и =24 В);
- питание от бортовой сети или аккумулятора (=12 В и =24 В).
- Подключение датчиков n-p-n-типа, герконов.
- Интерфейс RS-485 (Modbus RTU/ASCII).
- Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В.
- Защита настроек паролем.
- Сохранение настроек и результатов при отключении питания.
| Наименование |
Значение |
|
|
Питание |
||
|
Диапазон переменного напряжения ТХ01-Х.Х.ХР-RS, В |
от 90 до 264 (110, 220 или 240) | |
|
Диапазон напряжения постоянного тока ТХ01-224.Х.ХР-RS, В |
от 20 до 34 (номинальное значение 24) | |
|
Диапазон напряжения постоянного тока ТХ01-24.Х. ХР-RS, В |
от 10,5 до 30 (номинальные значения 12 и 24) | |
|
Выходное постоянное напряжение встроенного источника питания |
24 ± 3 В, 50 мА | |
|
Входы |
||
| Частота входного сигнала, Гц |
от 0,2 до 2500 |
|
| Диапазон измерения, об/мин | от 12 до 150 000 | |
| Подключаемые датчики | n-p-n–типа с открытым коллекторным выходом, «сухой контакт» (герконы) | |
| Максимальный входной ток, мА | 10 | |
| Входной ток при активном уровне сигнала, мА, не менее | 4,5 | |
| Максимальное входное напряжение, В | 30 | |
| Длительность импульса на счетном входе, мкс, не менее | 10 | |
| Длительность сигнала на входе «Счет наработки», мс, не менее | 300 | |
|
Счетчик времени наработки
|
||
| Диапазон измерения | от 1 с до 9999 суток 23 ч | |
|
Прочие характеристики
|
||
|
Интерфейсы связи, протокол
|
RS-485, Modbus RTU/ASCII | |
| Предел допускаемой приведенной погрешности измерений, %, не более | ±0,5 | |
| Интервал между поверками, лет | 2 | |
| Средний срок службы, лет | 12 | |
| Температура окружающего воздуха | -20...+70 °С | |
Выходы
| Тип ВУ |
Технические характеристики |
Значения | |
|
Реле электромагнитное (Р) |
Номинальный ток нагрузки, А | 8 | |
| Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В | 220 | ||
| Максимальное напряжение нагрузки постоянного тока, В | 30 | ||
| Электрическая прочность контактов, В, не менее | 1000 | ||
| ЦАП «параметр-ток» (И) |
Выходной сигнал постоянного тока, мА |
4 ... 20 | |
| Сопротивление нагрузки, Ом | от 0 до 1300 | ||
| Номинальное сопротивление нагрузки | 700 Ом | ||
| Напряжение питания ЦАП, В | 10 ... 36 | ||
| Основная приведенная погрешность выходов ЦАП, %, не более | 0,5 | ||
| ЦАП «параметр-напряжение» (У) | Выходной сигнал постоянного напряжения | 0 ...10 В | |
| Сопротивление нагрузки, не менее | 5 кОм | ||
| Напряжение питания ЦАП, В | 15 ... 36 | ||
| Основная приведенная погрешность выходов ЦАП, %, не более | 0,5 | ||
