Используйте для управления освещением в теплицах, инкубаторах, уличным освещением, а также в процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.
УТ1 двухканальный таймер реального времени с индикацией текущего времени и даты автоматически включает/выключает исполнительные механизмы в заданные календарную дату и реальное время суток.
Имеет 70 пар команд в каждой программе, т.е. может 70 раз в сутки включить и выключить нагрузку.
Используйте для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.
Кратко: календарный таймер УТ1 предназначен для автоматического включения и выключения 2-х нагрузок в заданный момент времени суток.

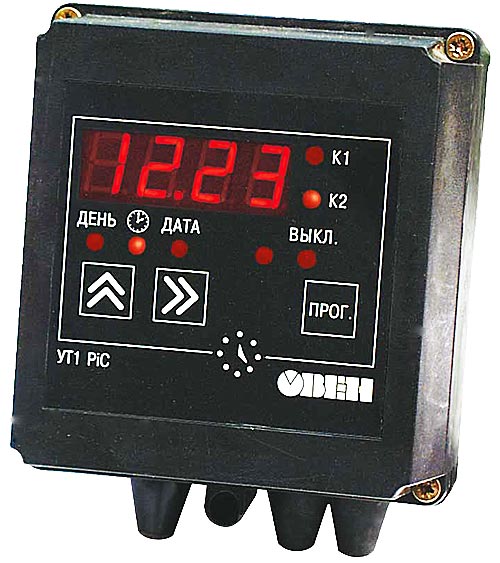

Купить Овен УТ1 можно в корпусах 4-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку. Цена таймера от типа корпуса не зависит.Особенности:
- Автоматическое включение и выключение исполнительных механизмов по календарному времени.
- Задание периодичности исполнения каждой команды: ежегодно, еженедельно или ежедневно.
- Коррекция программы по восходу и заходу солнца в зависимости от географической широты местности (управление освещением, наружной рекламой и т.п.).
- Заменяет механические таймеры и реле времени: суточные, недельные и годовые
- Подключение внешних устройств блокировки команд.
- Индикация текущего времени и даты.
- Программирование прибора кнопками на лицевой панели.
- Энергонезависимая память для сохранения программы управления при отключении питания.
- Защита параметров от несанкционированного доступа.
Характеристики
| Наименование |
Значение |
|
| Напряжение питания |
220 В частотой 50 Гц, –10...+15 % |
|
| Количество входов управления |
2 до 70 пар команд в каждой программе |
|
| Максимально допустимый ток нагрузки, коммутируемый контактами э/м реле | 8 А при 220 В (cos φ> 0,4) | |
| Погрешность хода часов | ||
| не более 5 мин/месяц | ||
|
Срок службы встроенной литиевой батареи CR2032 (3 В; 220 мАч) |
не менее 3-х лет |
|
| Автоматический перевод часов |
функция автоматического перевода часов на зимнее и летнее время |
|
| Задание специальных режимов работы | выходные и праздничные дни | |
| Температура окружающего воздуха | –20...+50 °С | |
Функциональная схема
Можно задать 2 независимые программы для двух логических устройств (ЛУ).
Программа каждого ЛУ включает в себя до 70 пар команд, задающих время включения и выключения выходных реле.
Для каждой команды пользователь может задавать периодичность ее исполнения:
-
ежедневное – каждый день в указанное время;
-
еженедельное – в указанный день недели;
-
ежегодное – в указанный день года, например, особые режимы для праздничных дней.
При этом ежегодные команды имеют высший приоритет исполнения, т. е. в указанный день года данная команда будет исполняться вместо еженедельной или ежедневной. В свою очередь, еженедельная команда имеет приоритет над ежедневной.
Каждая команда программы может быть заблокирована с помощью внешнего устройства, подключенного к управляющему входу (1 или 2).
Ко входам блокировки могут быть подключены механические контакты, кнопки, герконы, а также оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n-p-n-типа.
Программируемые параметры
- параметры работы каждого логического устройства;
- опорную дату (дату начала работы);
- географическую широту местности для коррекции по восходу и заходу солнца.
