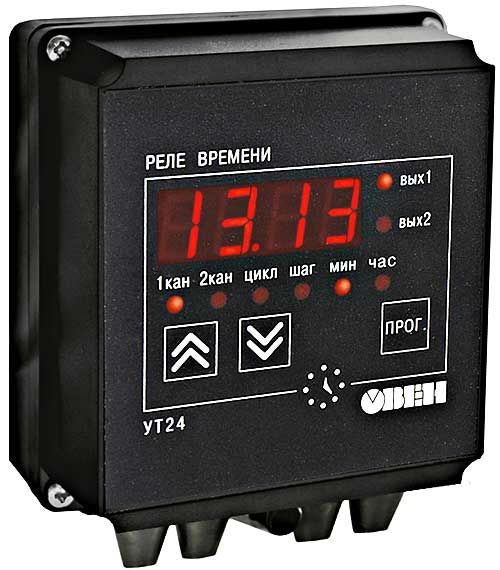

УТ24 Универсальное двухканальное реле времени

Артикул: 8621
УТ24 Универсальное двухканальное реле времени предназначено для включения и выключения нагрузки  в зависимости от заданных временных промежутков, индикации времени и управления оборудованием по заданной программе.
Используйте в качестве таймера, устройства задержки включения/выключения или формирователя последовательности импульсов, длительность которых задается пользователем.
Количество каналов
  • 2
  • -
Корпус
  • Н
  • Д
  • Щ1
  • Щ2
  • -
Выход
  • Р
  • К
  • С
  • -
3 300 руб. за 1 шт
В заказ:
- +
Основные характеристики
Напряжение питания
~220 В

УТ24 Универсальное двухканальное реле времени предназначено для включения и выключения нагрузки  в зависимости от заданных временных промежутков, индикации времени и управление оборудованием по заданной программе.

Используйте в качестве таймера который имеет два независимых канала, устройства задержки включения/выключения или формирователя последовательности импульсов, длительность которых задается пользователем.

Купить цифровой двухканальный таймер УТ24 можно в различных корпусах, но цена ниже на таймеры с корпусами Щ1, Щ2, Н  и если у них  релейный  выход (Р).

Особенности:
  • Запуск программы по команде или подаче питания на прибор (без привязки к календарному времени).
  • Два независимых таймера для формирования двух независимых программ управления исполнительными механизмами.
  • Две программы из конечного и бесконечного числа циклов по 1...30 шагов (каждый шаг задает включение/выключение исполнительного механизма).
  • Подключение трех внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера.
  • Индикация времени, числа циклов и шагов, оставшихся до окончания программы.
  • Программирование кнопками на лицевой панели прибора.
  • Сохранение текущих значений и параметров программы при отключении питания.
  • Защита параметров от несанкционированного доступа.
Корпус прибора Н (настенный , 130х105х65 мм, IP44), Щ1 (96х96х70 мм, IP54), Щ2 (щитовой 96х48х100 мм, IP54), Д (на DIN-рейку 90х72х58 мм, IP20).

Характеристики
   Наименование     Значение
  Напряжение питания   130...265 В перем. тока
   80...310 В пост. тока
  Количество входов управления      3
  Напряжение низкого (активного) уровня на входах   0...0,8 В
  Напряжение высокого уровня на входах
  2,4...30 В
  Максимально допустимый ток нагрузки
   – электромагнитных реле
   – транзисторных оптопар
   – оптосимисторов
   – дублирующего выхода второго канала

  8 А (220 В и cos  φ> 0,4)
  0,2 А (+50 В)
  50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц
  30 мА при +30 В
  Количество таймеров   2
  Длительность временных интервалов   0...99 ч 59 мин 59,9 с
  Дискретность установки длительности временных интервалов   0,1 с
  Количество программируемых шагов в цикле   до 30
  Количество циклов в программе   от 1 до 9999 или бесконечное
  Время задержки начала выполнения программы   0...9 ч 59 мин 59,9 с
  Температура окружающего воздуха   +1...+50 °С

Функциональная схема


Таймеры. Программа управления исполнительными механизмами

УТ24 включает в себя два независимых таймера, для каждого из которых можно задать свою программу.

Программа это повторяющееся заданное число раз последовательность импульсов (циклов). Можно задать как ограниченное количество повторов от 1 до 9999, так и бесконечное.

Цикл состоит из набора шагов. Для каждого шага задается длительность импульса и длительность паузы (т. е. время включения и выключения). Цикл может содержать от 1 до 30 шагов.

Запуск и перезапуск таймеров

Таймеры могут запускаться автоматически (с задержкой или без нее) или с помощью внешних сигналов. По окончании выполнения программы таймеры могут:

  • останавливаться в ожидании внешней команды;
  • перезапускаться совместно;
  • запускать друг друга по очереди в различных комбинациях.
В УТ24 существует 6 режимов перезапуска таймеров:
  • По окончании выполнения программы каждый таймер ожидает поступления внешнего сигнала.
  • По окончании выполнения программы 1-м таймером запускаются оба таймера.
  • По окончании выполнения программы 2-м таймером запускаются оба таймера.
  • По окончании выполнения программы 1-м таймером происходит запуск (перезапуск) 2-го таймера.
  • По окончании выполнения программы 2-м таймером происходит запуск (перезапуск) 1-го таймера.
  • Поочередный запуск (перезапуск) таймеров: по окончании работы 1-го таймера запустится 2-й таймер, а по окончании работы 2-го таймера запустится 1-й таймер.

Входы для внешнего управления таймерами

УТ24 имеет 3 входа для подключения внешних сигналов управления таймерами. Ко входам могут быть подключены:

  • элементы или устройства, имеющие «сухой» контакт (кнопки, выключатели, герконы, реле и др.);
  • бесконтактные оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n–p–n-типа; для питания датчиков на клеммник прибора выведено напряжение питания +24...30 В;
  • другие типы датчиков с выходным напряжением высокого уровня, не превышающим +30 В, и низкого уровня, не превышающим 0,8 В.

Распределение входных управляющих сигналов между таймерами

Селектор входов распределяет 3 внешних входных сигнала между таймерами в виде 4-х сигналов управления «Пуск», «Стоп», «Блокировка» и «Сброс». УТ24 позволяет задать 7 возможных комбинаций «входы – управляющие сигналы» (состояний селектора входов).

Внешние сигналы управления таймерами

  • Импульс «Пуск» запускает выполнение программы с начала или с места остановки.
  • Активный уровень «Стоп» останавливает таймер. Возобновление выполнения программы осуществляется с места остановки при поступлении сигнала «Пуск» и при отсутствии активного уровня «Стоп».
  • Активный уровень «Блокировка» останавливает выполнение программы на время его наличия. После его снятия программа возобновляет работу с места остановки.
  • Импульс «Сброс» прекращает выполнение программы и возвращает ее в начало.

Выходные устройства для управления исполнительными механизмами

В УТ24 устанавливаются два однотипных выходных устройства (ВУ1 и ВУ2):

  • э/м реле 8 А 220 В;
  • оптотранзисторные ключи 200 мА 50 В;
  • оптосимисторы 50 мА 300 В.

Сигналы управления ВУ имеют гальваническую развязку от схемы прибора. Сигнал с выхода 2-го таймера дублируется транзисторной оптопарой с открытым коллектором.

Контроль напряжения питания

При пропадании напряжения питания или его «провале» ниже минимального уровня текущие значения параметров выполняемой программы заносятся в энергонезависимую память прибора. После восстановления питающего напряжения прибор включается и сохраненные значения извлекаются из памяти.
