- высокое быстродействие;
- бесшумность при работе;
- отсутствие искр, электрической дуги и дребезга контактов при коммутации;
- гальваническая развязка входа и выхода;
- существенно больший ресурс, не требует профилактических работ в процессе эксплуатации;
- небольшие размеры.
Однофазные ТТР HD-хх25.DD3 для коммутации цепей постоянного тока. Они подходят для управления нагрузкой резистивного и индуктивного характера. Выполняют функцию «усиления сигнала» в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.
Однофазные ТТР HD-xx44.VA, HD-xx22.10U и HD-xx25.LA используются когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения. Оптимально подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания для корректировки уровня освещенности и других аналогичных задач. ТТР серий HD-xx44.VA, HD-xx441.0U и HD-xx44.LA рекомендуется использовать только для регулирования напряжения резистивной нагрузки.
Однофазные ТТР HD-xx44.ZD3 и HD-xx44.ZA2 самые универсальные и наиболее востребованными в современной промышленности. Реле этих серий позволяю успешно решать подавляющее число задач по управлению индуктивной и резистивной нагрузкой.
Однофазные ТТР HDH-xx44.ZD3 – специально разработаны для коммутации нагрузок большой мощности. Обладая высокой коммутационной способностью, они имеют компактные размеры, т.к. выполнены в стандартном типоразмере корпуса, унифицированным с подавляющим большинством аналогичных моделей ТТР. Реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.
Однофазные ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 – в корпусах промышленного стандарта, специально разработанных для коммутации нагрузок большой мощности. Реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.
Однофазные ТТР GwDH и GaDH специально разработаны для коммутации мощной нагрузки, индуктивной нагрузки, а также нагрузки, пусковые токи которой сложно прогнозировать (нагрузка индуктивная большой мощности, трансформаторы, сварочное оборудование). ТТР данных серий охватывают наиболее широкий диапазон коммутируемых токов.
Сравнительная таблица твердотельных реле
|
Серия |
Тип реле |
Номинальные токи |
Коммутируемое напряжение |
Управляющий сигнал |
Модификация |
|---|---|---|---|---|---|
|

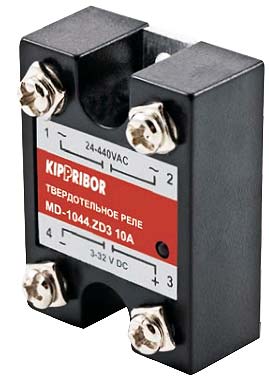

MD |
однофазное |
5А, 10А, 15А |
40…440 V AC |
Напряжение 3…32 V DC |
ZD3 |
|
HD |
однофазное |
10А, 25А, 40А, 60А, 80А |
40…440 V AC |
Напряжение 3…32 V DC |
ZD3 |
|
однофазное |
10А, 25А, 40А, 60А, 80А |
40…440 V AC |
Напряжение 90…250 V AC |
ZA2 |
|
|
однофазное |
10А, 25А, 40А |
20…250 V DC |
Напряжение 3…32 V DC |
DD3 |
|
|
однофазное |
10А, 25А, 40А |
40…440 V AC |
Переменный резистор 470 – 560 кОм |
VA |
|
| однофазное |
10А, 25А, 40А |
40…440 V AC |
Плавная регулировка сигналом напряжения 0...10 В |
10U |
|
| однофазное |
10А, 25А, 40А |
40…440 V AC |
Плавная регулировка сигналом тока 4...20 мА |
LA |
|
|
HDH |
однофазное |
60А, 80А, 100А, 120А |
40…440 V AC |
Напряжение 3…32 V DC |
ZD3 |
|
HT |
трехфазное |
10А, 25А, 40А, 60А, 80А |
40…440 V AC |
Напряжение 90…250 V AC2 |
ZA2 |
|
трехфазное |
10А, 25А, 40А, 60А, 80А, 100А, 120А |
40…440 V AC |
Напряжение 3…32 V DC |
ZD3 |
|
| SBDH | однофазное | 60А, 80А, 100А, 120А, 150A | 40…440 V AC |
Напряжение 3…32 V DC |
ZD3 |
|
BDH |
однофазное |
100А, 120А, 150А, 200А, 250А |
40…440 V AC |
Напряжение 3…32 V DC |
ZD3 |
| GwDH | однофазное | 500A, 600A, 800A | 60...1000 V AC |
Напряжение 3…32 V DC |
ZD3 |
Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а следовательно, и всей системы управления в целом.
ВАЖНО!
1. На предельных мощностях необходимо применение радиаторов охлаждения.
2. При использовании индуктивной нагрузки (электродвигатели) необходимо учитывать, что пусковые токи могут значительно превышать номинальные (примерно в 10 раз).
