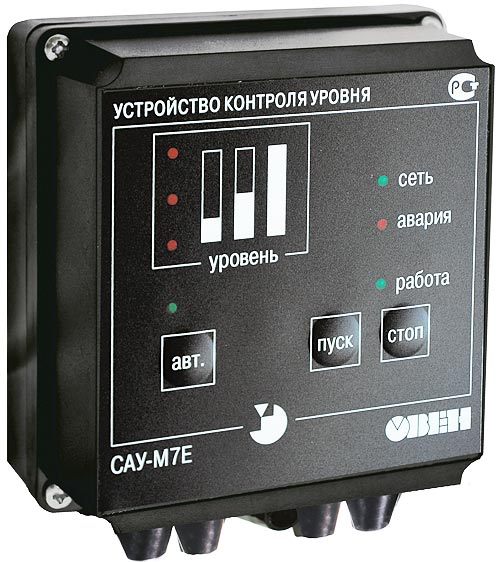

САУ-М7Е :: Регулятор уровня жидких и сыпучих сред

Артикул: 4960
Контролируйте, управляйте и поддерживайте уровень жидкости  или сыпучих материалов в ёмкостях, колодцах, резервуарах, скважинах ...
Используйте в котельных, коттеджах, на дачных участках, в зернохранилищах, управляйте насосами и электромагнитными клапанами  и т.п.

3 422 руб. за 1 шт
В заказ:
- +

Назначение:  Контролируйте, управляйте и поддерживайте уровень жидкости  или сыпучих материалов в ёмкостях, колодцах, резервуарах, скважинах ...
Используйте в котельных, коттеджах, на дачных участках, в зернохранилищах, управляйте насосами и электромагнитными клапанами  и т.п.

Особенности:
  • Поддерживает заданный уровень в резервуаре управляя устройствами подачи жидкостей или сыпучих материалов
  • Контроль уровня жидких или сыпучих материалов по трем датчикам
  • Подключение широкого спектра датчиков уровня (кондуктометрическихпоплавковых, бесконтактных выключателей и др.)
  • Работа в режиме заполнения или опорожнения резервуара
  • Ручной или автоматический режим управления электроприводом насоса, транспортера, электромагнитного клапана и т. п.
  • Сигнализация об аварийном переполнении или осушении резервуара
  • Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами ...

Корпус прибора Н (настенный , 130х105), Щ1 (щитовой, 96х6х70 мм)



Характеристики
   Наименование
    Значение
  Количество каналов контроля уровня
   3
 Тип датчиков:   кондуктометрические, поплавковые,
активные с выходными ключами n–p–n-типа,
 механические контактные устройства
  Количество встроенных выходных реле   2
  Источник питания активных датчиков: напряжение / ток нагрузки
   12 В +-1,2 В / 50 мА
  Сопротивление жидкости, вызывающее срабатывание датчика   не более 500 кОм
  Температура окружающего воздуха    +5...+50 °С

Питание

   Наименование
    Значение
  Напряжение питания переменного тока  220 В частотой 50 Гц
  Допустимые отклонения напряжения питания от номинального значения
-15...+10 %
  Макс. допустимый ток, коммутируемый контактами встроенных реле 8 А при ~220 В

САУ-М7Е регулятор уровня жидких и сыпучих сред

Контроль уровня осуществляется при помощи трех датчиков, которые устанавливаются пользователем в резервуаре на заданных по условиям технологического процесса отметках:  нижней, промежуточной, верхней.

Основными элементами прибора САУ-М7E являются:
  • 3 входных компаратора, предназначенных для обработки сигналов датчиков уровня;
  • регулятор чувствительности, изменяющий уровень опорных сигналов компараторов (для кондуктометрических датчиков);
  • коммутаторы, определяющие режимы работы прибора;
  • блок логики, формирующий сигналы управления выходным реле РАБОТА;
  • выходные электромагнитные реле ВЕРХ и РАБОТА, управляющие исполнительными механизмами.
Датчики уровня

САУ-М7Е может работать со следующими типами датчиков:

  • кондуктометрические датчики (контролирующие степень электропроводности среды);
  • активные датчики (емкостные, индуктивные, оптические и т. п.) с выходными ключами n-p-n-типа, например, бесконтактные емкостные выключатели  применяются для работы с диэлектрическими и сыпучими материалами;
  • механические контактные устройства (применяются в устройствах поплавкового типа).

Питание активных датчиков осуществляется от встроенного в прибор источника постоянного тока напряжением 12 В или от внешнего блока питания.

Схема подключения датчиков

САУ-М7Е регулятор уровня жидких и сыпучих сред

Выходные реле для управления оборудованием и аварийной сигнализации

Для управления технологическим оборудованием прибор оснащен двумя встроенными электромагнитными реле.

Реле ВЕРХ служит для формирования аварийного сигнала в случае превышения контролируемым веществом предельного верхнего уровня. Контакты реле могут быть использованы для подключения внешней сигнализации или дополнительных технических средств, предотвращающих развитие аварии.

Реле РАБОТА управляет электроприводом исполнительного механизма (насоса, электромагнитного клапана и т. п.). Реле управляется блоком логики по сигналам компараторов 2 и 3 (соответствующим промежуточному и нижнему уровням) или по командам от кнопок ручного управления.

Настройки режимов работы САУ-М7

Управление реле РАБОТА может осуществляться в ручном или автоматическом режимах.

1. Ручной режим. Управление производиться кнопками "ПУСК" и "СТОП". Не зависит от состояния датчиков. При необходимости действие кнопок можно заблокировать.
2. Автоматический режим. Управление происходит по сигналам от датчиков уровня в соответствии с заданными алгоритмами:
  • заполнение резервуара по гистерезисному закону (реле включается после размыкания датчика нижнего уровня, а выключается только при замыкании датчика промежуточного уровня);
  • опорожнение резервуара по гистерезисному закону (реле включается после замыкания датчика промежуточного уровня, а выключается только при размыкании датчика нижнего уровня);
  • заполнение резервуара без гистерезиса (реле включается после размыкания датчика нижнего уровня, а выключается при его замыкании);
  • опорожнение резервуара без гистерезиса (реле включается после замыкания датчика нижнего уровня, а выключается при его размыкании).
САУ-М7Е регулятор уровня жидких и сыпучих сред
