Артикул: 10584
2 универсальных канала аналогового ввода.
Предназначен для измерения аналоговых сигналов, их преобразования и передачи по сети RS-485.
Предназначен для измерения аналоговых сигналов, их преобразования и передачи по сети RS-485.
Бренд
Описание

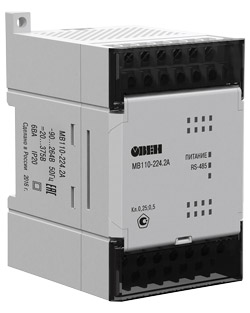

МВ110-224.2А - 2 универсальных канала аналогового ввода.Предназначен для измерения аналоговых сигналов, их преобразования в значение физической величины и передачи значений по сети RS-485.
Особенности:
- Индивидуальная конфигурация для каждого входа
- Диагностика состояния подключенных аналоговых датчиков
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса
Характеристики
|
Параметр |
МВ110-224.2А |
|||
| Входы | ||||
| Количество входов | 2 AI | |||
| Типы поддерживаемых сигналов |
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…5000 Ом (датчик положения задвижки) |
|||
| Характеристики аналоговых входов (AI) | ||||
| Предел основной приведенной погрешности |
±0,5 % – для термоэлектрических преобразователей ±0,25 % – для термометров сопротивления и унифицированных сигналов |
|||
| Разрядность АЦП | 16 бит | |||
| Время опроса одного входа | не более 0,8 с ±2 % | |||
| Входное сопротивление для унифицированных сигналов | тока 0(4)…20 мА | 130…250 Ом | ||
| тока 0…5 мА | 130…500 Ом | |||
| напряжения 0…10 В | не менее 200 кОм | |||
| Внешний резистор для измерения тока | 49,9 Ом | |||
| Коммуникации | ||||
| Интерфейс | RS-485 | |||
| Поддерживаемые протоколы | Modbus RTU, Modbus ASCII, ОВЕН, DCON | |||
| Скорость обмена по RS-485 | 2400…115200 бит/с | |||
| Питание | ||||
| Тип питания | универсальное ~230 В/=24 В | |||
| Напряжение питания |
переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц или постоянное: =18…30 (номинальное =24) В |
|||
| Потребляемая мощность | не более 6 ВА | |||
| Напряжение встроенного источника питания | =24 ±3 В | |||
| Ток встроенного источника питания | не более 50 мА | |||
| Конструктивное исполнение | ||||
| Габаритные размеры | (63×110×75) ±1 мм | |||
| Степень защиты | IP20 | |||
| Монтаж | на DIN-рейку / на стену | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -10…+55 °С | |||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||
| Комплектность | ||||
| Модуль | 1 шт. | |||
| Паспорт / Гарантийный талон | 1 экз. | |||
| Руководство по эксплуатации | 1 экз. | |||
| Компакт-диск с программным обеспечением | 1 шт. | |||
| Резистор 49,9 Ом | 2 шт | |||
