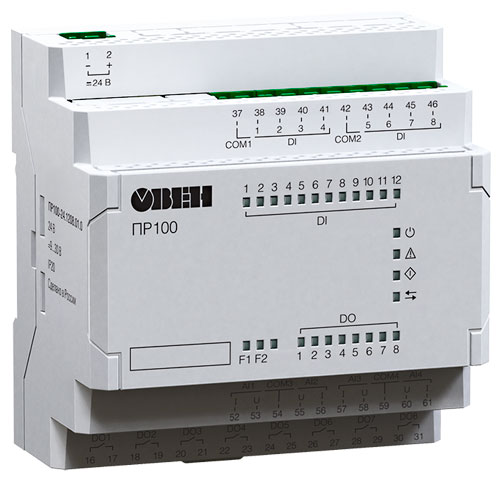

ПР100 программируемое реле компактное
Программируемое реле ПР100 используется для локальных систем автоматизации.
Алгоритм работы для этого компактного реле разрабатывается с помощью среды программирования OWEN Logic. Диапазон рабочих температур от -40 до +55 ºС.
Количество входов/выходов:
0804 - 8 входов/4 выхода
1208 - 12 входов/8 выходов
Типы входов/выходов
(см. таблицу модификаций):
Алгоритм работы для этого компактного реле разрабатывается с помощью среды программирования OWEN Logic. Диапазон рабочих температур от -40 до +55 ºС.
Количество входов/выходов:
0804 - 8 входов/4 выхода
1208 - 12 входов/8 выходов
Типы входов/выходов
(см. таблицу модификаций):
Напряжение, В
Испонение
Программируемое реле ПР100 используется для локальных систем автоматизации. Алгоритм работы для этого компактного реле разрабатывается пользователем и загружается с помощью среды программирования OWEN Logic.
Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР.
Купить прибор можно выбрав его напряжение питания и исполнение согласно таблице, цена зависит от модификации.
Модификации
Особенности:
Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР.
Купить прибор можно выбрав его напряжение питания и исполнение согласно таблице, цена зависит от модификации.
Модификации
|
Модификация |
Питание |
Входы |
Выходы |
||
| общее количество |
дискретные: количество (тип) |
аналоговые: количество, тип |
дискретные: количество, тип |
||
| ПР100-230.0804.01.0 | ~230 В | 8 | 8 (ДФ) | – | 4 Р |
| ПР100-230.1208.01.0 | ~230 В | 12 | 12 (ДФ) | – | 8 Р |
| ПР100-24.0804.03.0 | =24 В | 8 | 4 (Д) |
4 4…20 мА, 0…10 В дискретный |
4 Р |
| ПР100-24.1208.03.0 | =24 В | 12 | 8 (Д) |
4 4…20 мА 0…10 В дискретный |
8 Р |
Особенности:
- Исполнения: 12 и 20 каналов ввода/вывода.
- Модификации по питанию: =24 В и ≈230 В.
- Наличие аналоговых сигналов 4…20 мА или 0…10 В (для =24 В).
- Диапазон рабочих температур от -40 до +55 ºС.
- USB-порт при программировании не требует питания.
- Функциональные возможности:
- Энергонезависимая память.
- Управление по дням недели и времени суток.
- ПИД-регулирование.
- Возможность питания от бортовой сети =12 В (=9…32 В).
- Компактный корпус, занимает мало места в шкафу.
- Съемные клеммники для удобства эксплуатации.
- Удобная замена аккумулятора.
| Наименование | Значение | |
| ПР100-230 | ПР100-24 | |
| Программирование | ||
| Среда программирования | OWEN Logic | |
| Объем Retain-памяти | 1024 байт | |
| Стек | Динамический | |
| Память ПЗУ | 128 кбайт | |
| Память ОЗУ | < 16 кбайт | |
| Интерфейс программирования | USB | |
| Дискретные входы | ||
| Количество | До 12 | |
| Номинальное напряжение питания | ≈230 В | =24 В |
| Гальваническая развязка | Групповая, по 4 входа (1 – 4 и 5 - 8) | |
| Аналоговые входы | ||
| Количество | - | До 4 |
| Тип измеряемых сигналов | - | 0…10 В, 4…20 мА, Дискретный |
| Предел основной приведенной погрешности | - | ±0,5 % |
| Период обновления результатов измерения четырех каналов | 20 мс | |
| Работа в дискретном режиме | - | Да |
| Дискретные выходы | ||
| Количество | До 8 | |
| Тип | Релейный (нормально-разомкнутый) | |
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В переменного тока и cos φ >0,95 < 3 А при напряжении не более 30 В постоянного тока |
|
| Гальваническая развязка | Индивидуальная | |
| Вычислительные ресурсы и дополнительное оборудование | ||
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Модули расширения | Нет | |
| Встроенные часы реального времени | Да | |
